>> CALYX
Anna Kaczkowska
Natalia Nawrot
Zuzanna Koc
Projekt kolumny powstał jako próba połączenia lekkości formy ze strukturalną siłą. Inspiracją był kielich kwiatu – symbol symetrii, napięcia i delikatności. Stworzyłyśmy kolumne o maksymalnym przewężeniu przy zachowaniu jej stabilności. Powierzchnia kolumny została zaprojektowana jako wynik nałożenia dwóch przecinających się systemów skręconych krzywych.
Material
Beton
Height
210 cm
Radius
33 cm
Volume
0.074 m^3
>> PARAMETRY

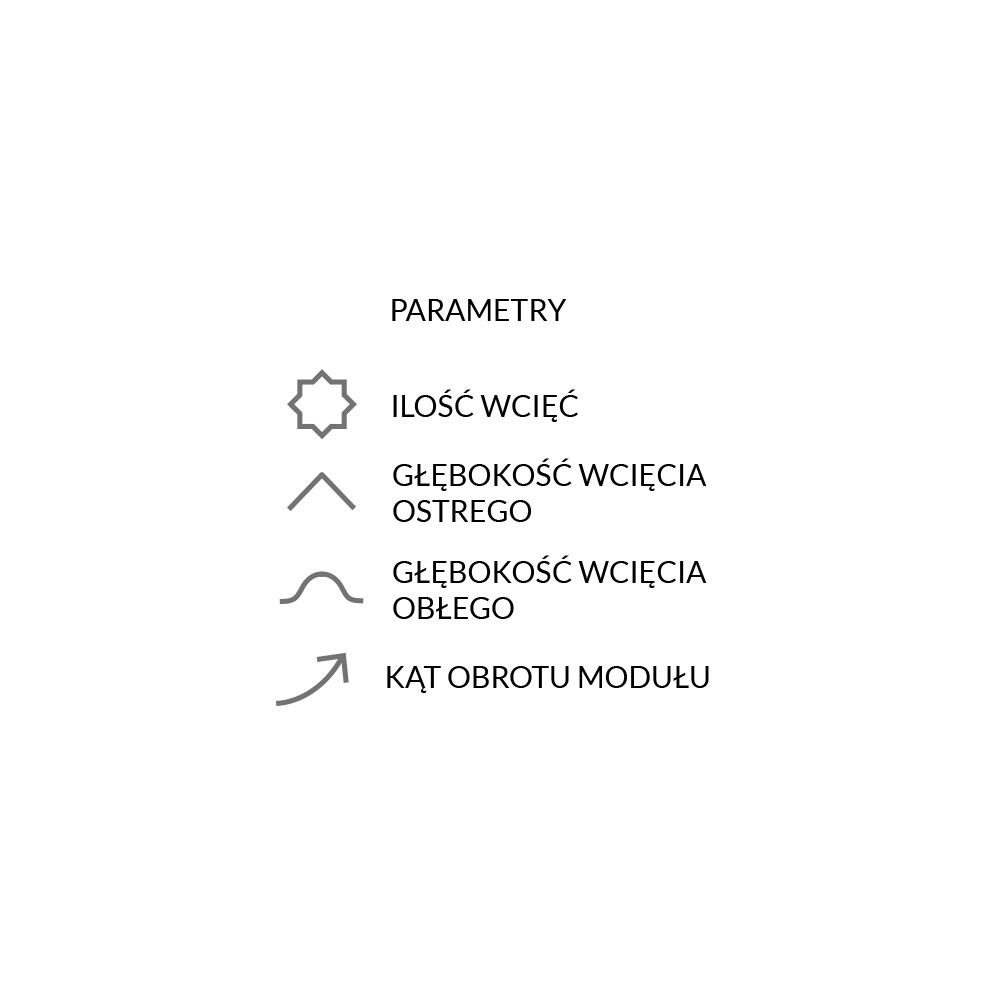

W procesie doboru parametrów skupiłyśmy się na wielkości wcięć obłych i ostrych oraz rozrzeźbieniu kolumny definiowanemu przez wprowadzone parametry. Uzyskana ilość parametrów pozwoliła na stworzenie zróżnicowanych wariantów.

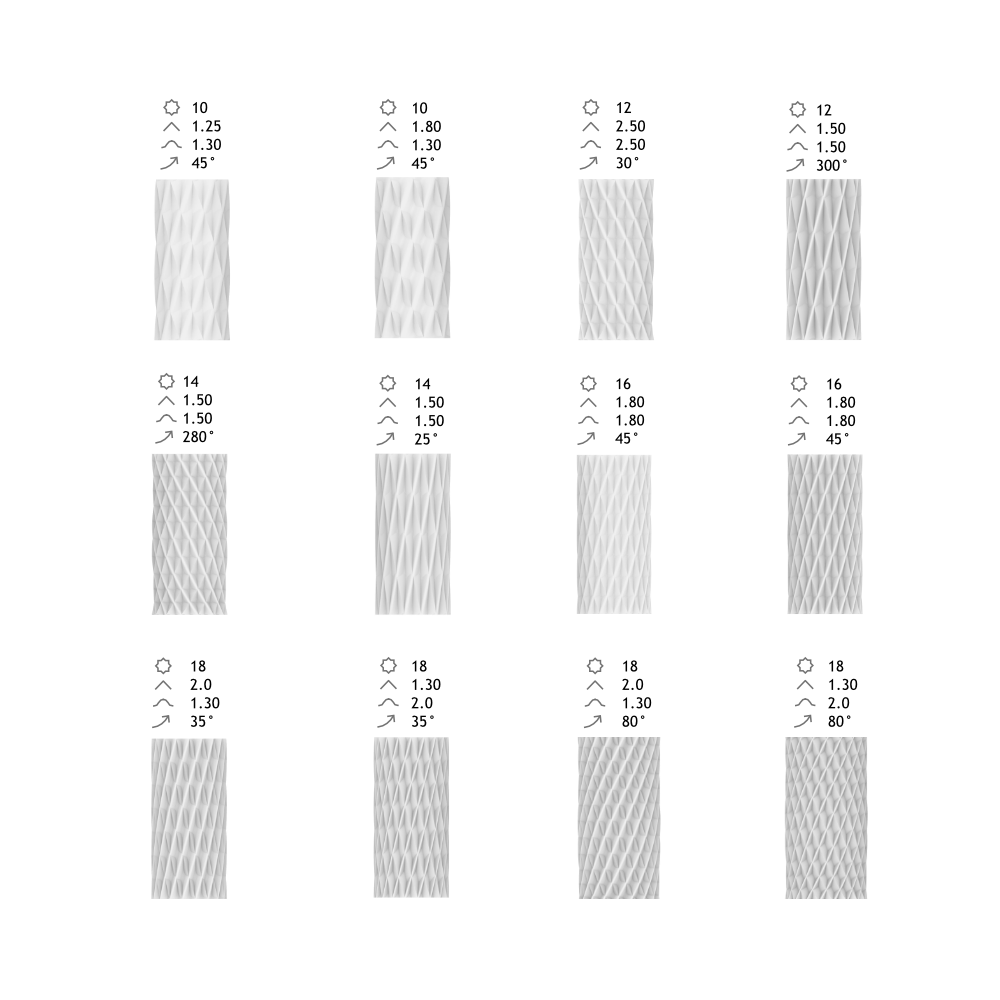

>> WARIACJE KOLUMNY
W projekcie kluczową rolę odegrało określenie geometrii siatkowej powierzchni kolumny. Zmienne wartości parametrów pozwalały uzyskać struktury o różnym stopniu transparentności czy rytmice wzoru. Po zestawieniu wariantów zdecydowałyśmy się na zestaw parametrów: 15, 1.25, 1.30, 60°.
Liczba kombinacji
12 analizowanych konfiguracji
Optymalizacja
4 kryteria wyboru
>> PROCES

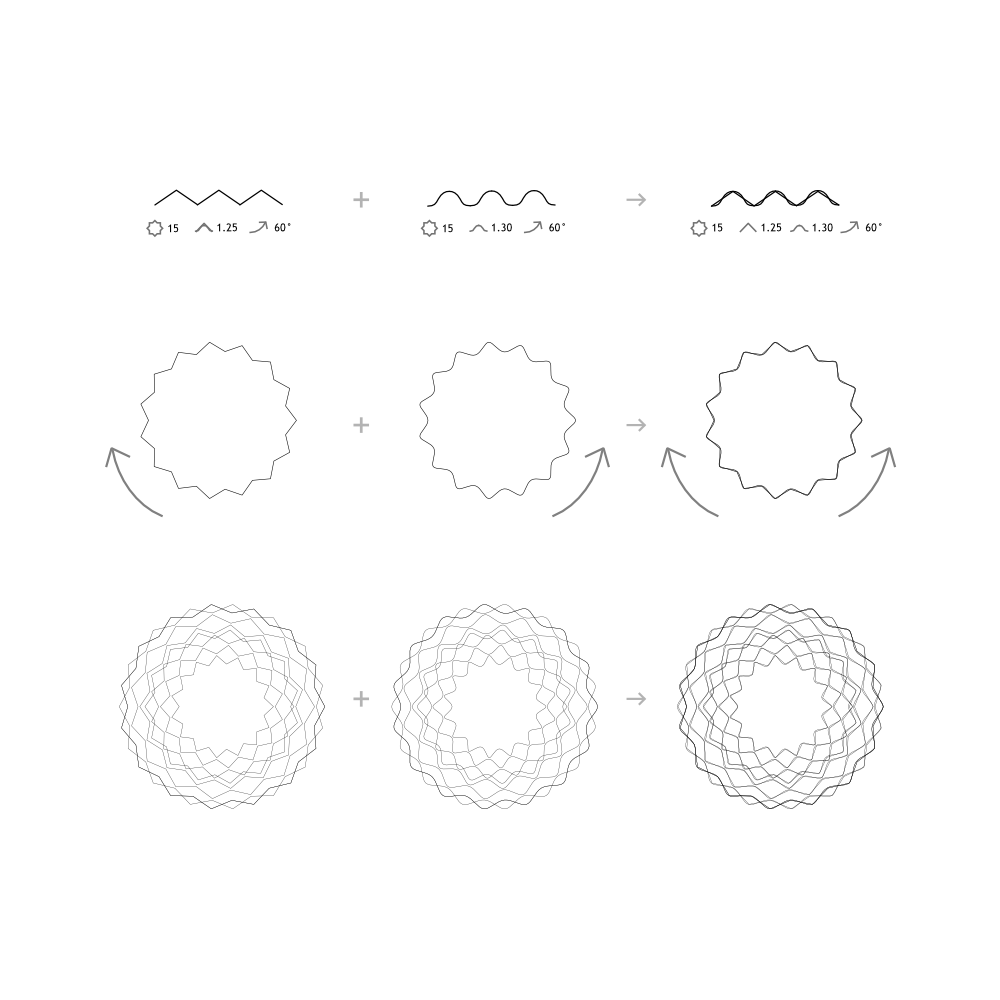

OPTYMALNE PARAMETRY DLA PRZEKROI
Połączenie ze sobą w przekroju falującej i ząbkowanej obręczy o zadanych parametrach.

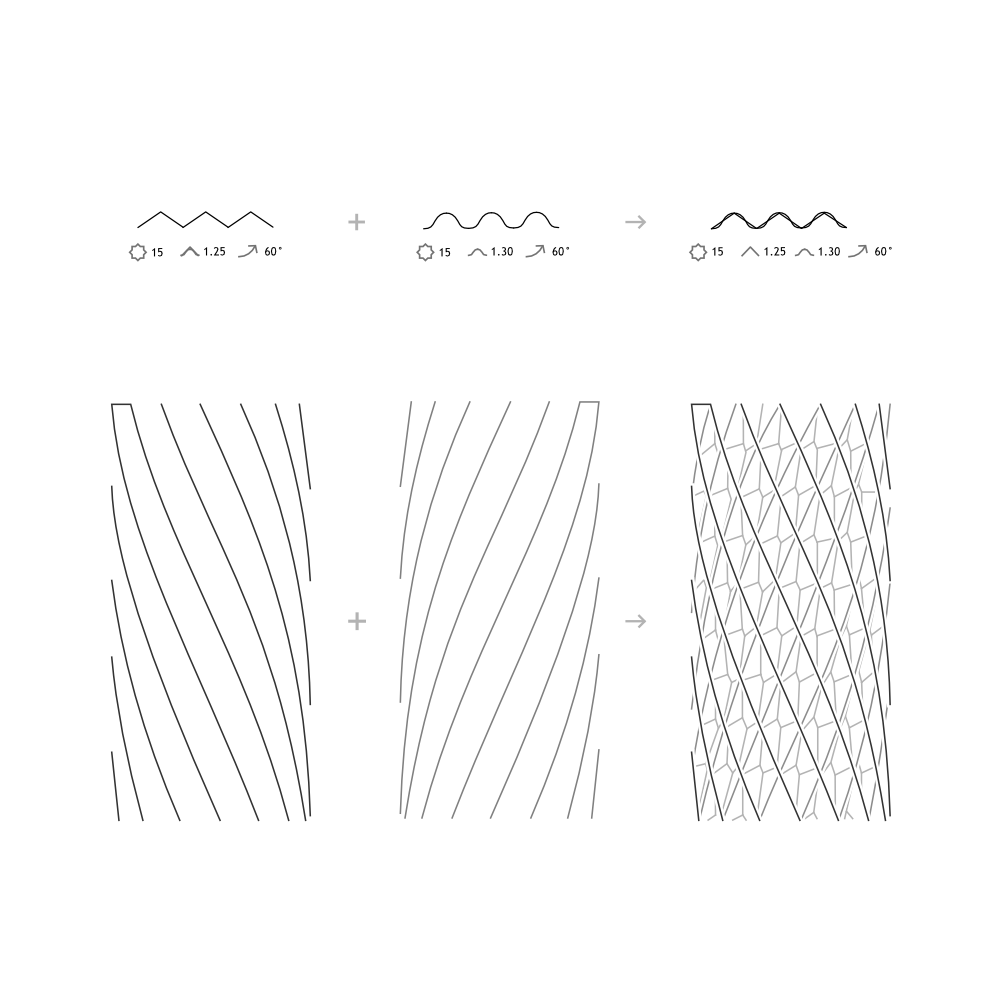

SCHEMAT UTWORZONEGO WZORU
Powstały w wyniku połączenia wzór przed taliowaniem kolumny.

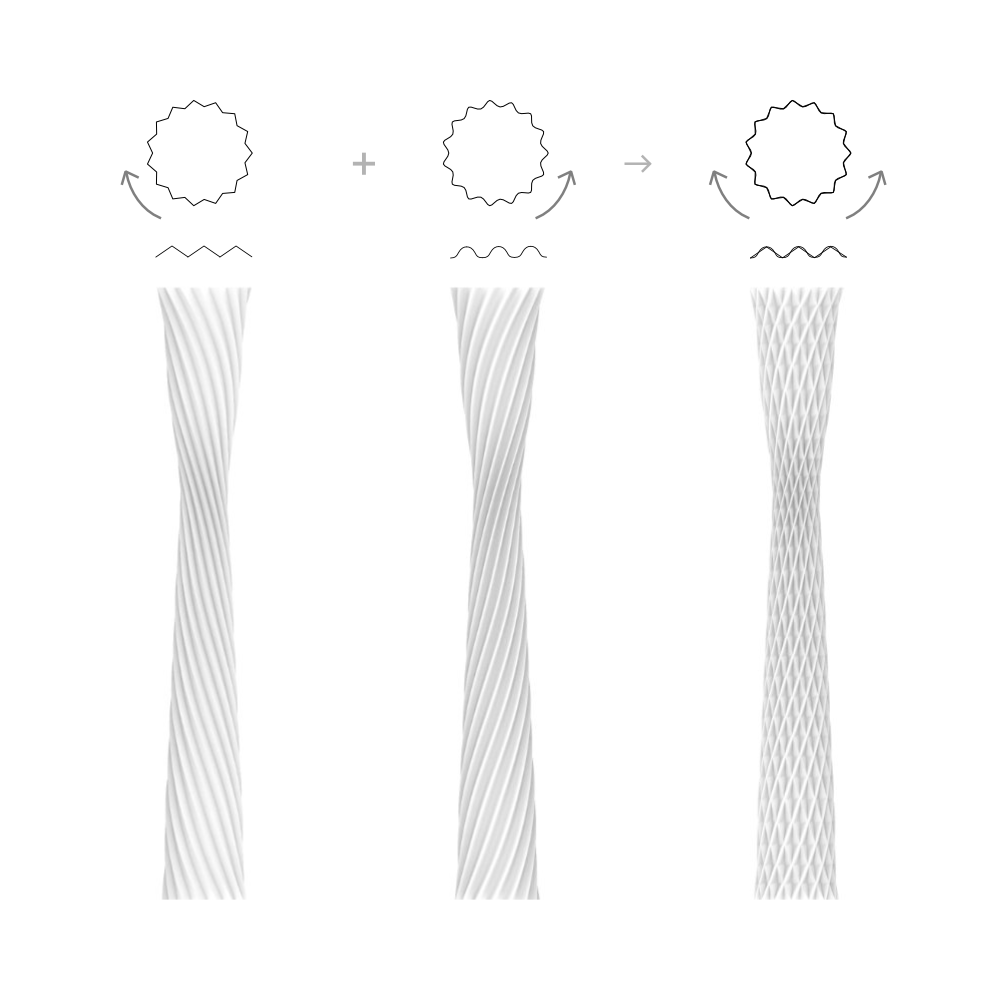

FINALNA KOLUMNA
Naniesienie wzoru powstałego z przecinających się skręconych krzywych na kolumne.
>> DETAL WYBRANY

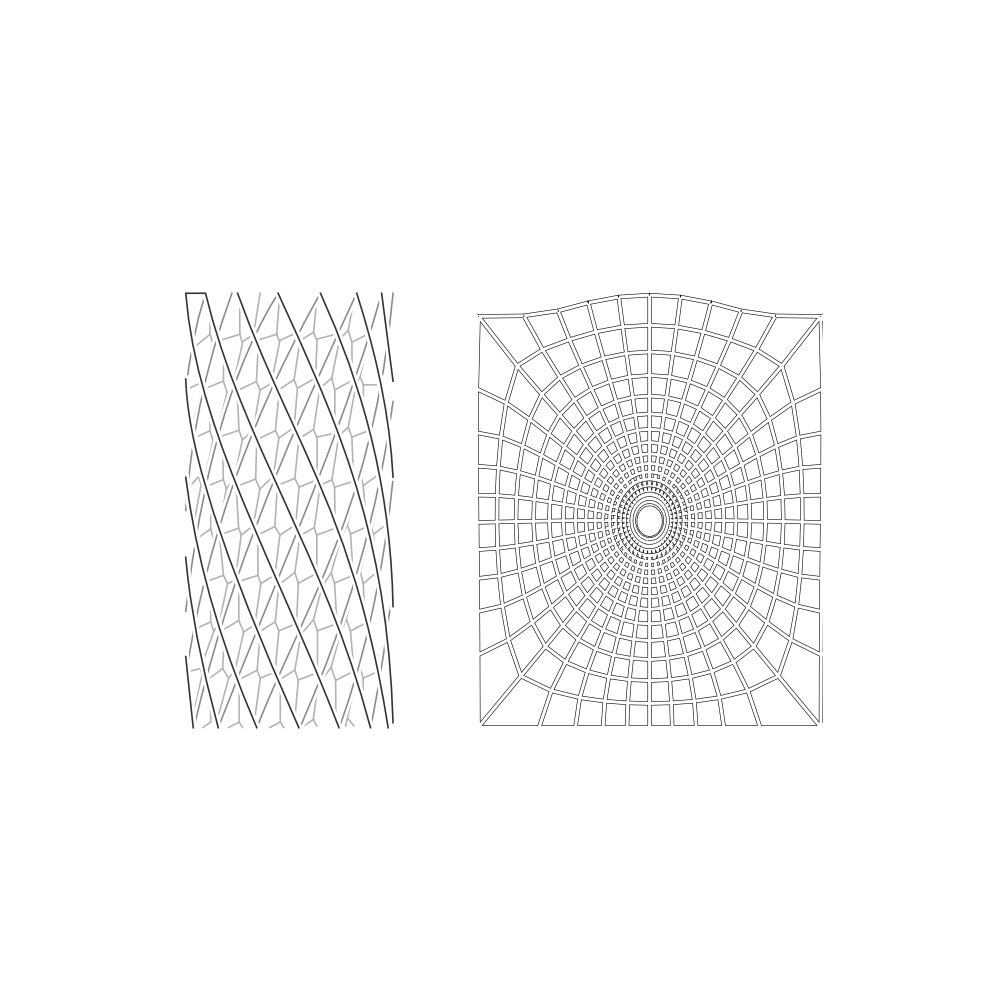

Pokrycie tworzy układ prętów wpisanych w siatkę sześciu powtarzalnych jednostek, projektowana jako całościowy system. Finalnie powstała ażurowa konstrukcja z bambusa, która pełni funkcję zadaszenia parkingu rowerowego przy budynku EITI Politechniki Warszawskiej.
Technologia
Druk 3D + odlew betonowy
FORMA
strukturalna, ażurowa
>> PAWILON

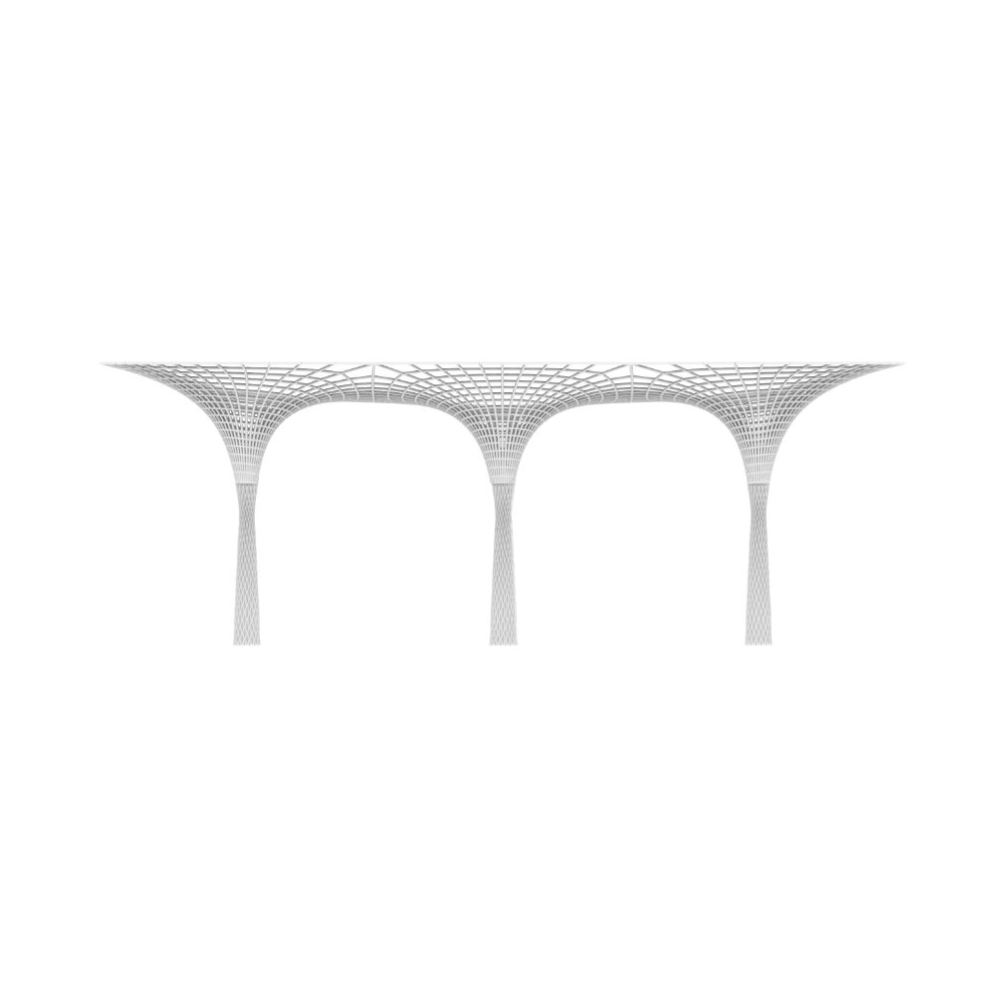

Struktura kielicha rozszerzająca się ku górze wynika bezpośrednio z siatki geometrycznej słupa i płynnie przechodzi w układ zadaszenia. Dzięki temu kolumny i dach funkcjonują jako jedna spójna struktura – wzajemnie się uzupełniając, a nie konkurując ze sobą.
Liczba kolumn
6 elementów nośnych
Konfiguracja
2 różne typy modułów
>> WIZUALIZACJE KONTEKSTOWE
WIDOK

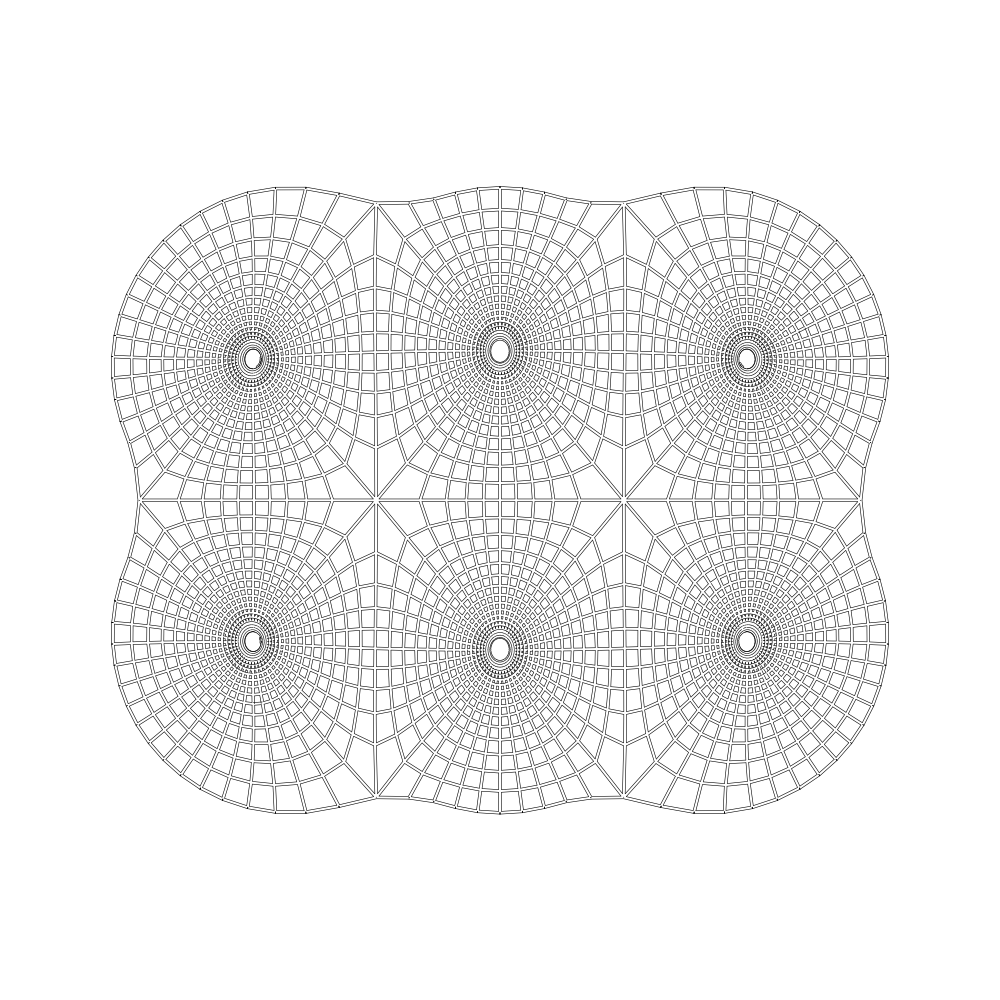

Rzut pawilonu widocznego z góry.
ELEWACJA
Widok boczny na zadaszenie.
WIZUALIZACJA
Prezentacja funkcji pawilonu jako parking dla rowerów.
