>> DUALITY PAVILION
Magdalena Barcicka
Natalia Dominiak
Krzysztof Stenzel
Duality Pavilion jest mocno osadzony w kontekście swojej lokalizacji. To nie tylko element drogi do najbardziej nowoczesnego budynku na campusie Politechniki Warszawskiej, ale stanowi także transfer zieleni na „ogródek” tzw. SOLACE HOUSE, zapewniając mu przy tym przyjazną przestrzeń do spędzania czasu, czy krótkiej wystawy czasowej.
Material
Beton
Height
210 cm
Radius
14-22 cm
Volume
0.045 m^3
>> PARAMETRY
Zastosowanie funkcji matematycznych umożliwiło tworzenie powtarzalnych, ale zróżnicowanych rytmów, przekładających się na fizyczną postać struktury. Dzięki temu projekt łączy cyfrową logikę z materialnym wyrazem formy.

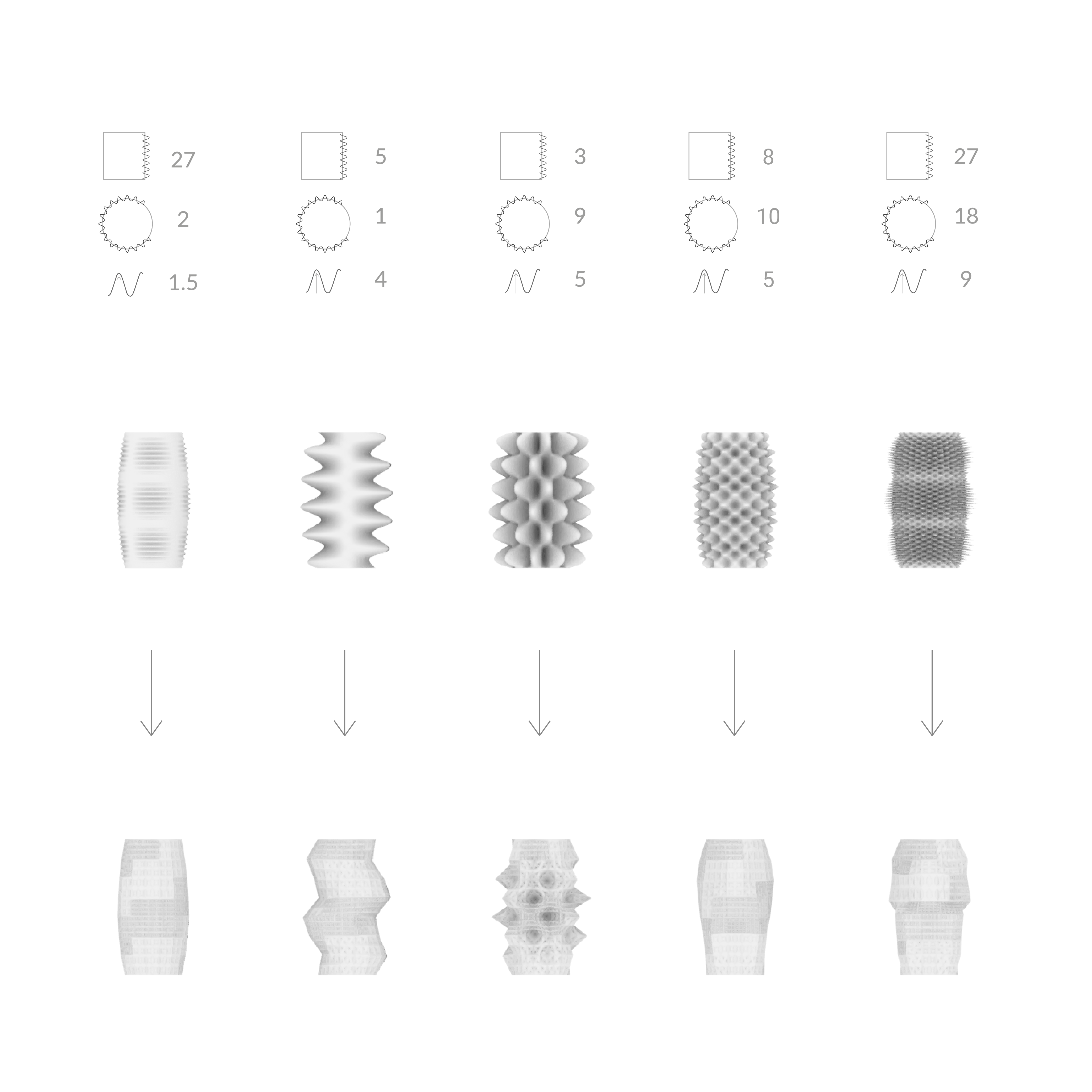

>> WARIACJE KOLUMNY
Parametry, kształtujące każdy z segmentów kolumny opierają się o interferencję fal, tworzonych przez funkcje sinus i cosinus, działających na obwodzie oraz wysokości segmentu. Możemy modyfikować również ich amplitudę. Po nałożeniu kasetonów na tak zastaną formę, jej forma ogólna jest ponownie zmodyfikowana, nieco się wypłaszcza, ale zyskuje nowy ornament w postaci pseudo-pikseli o różnej rozdzielczości.
>> ZADASZENIE

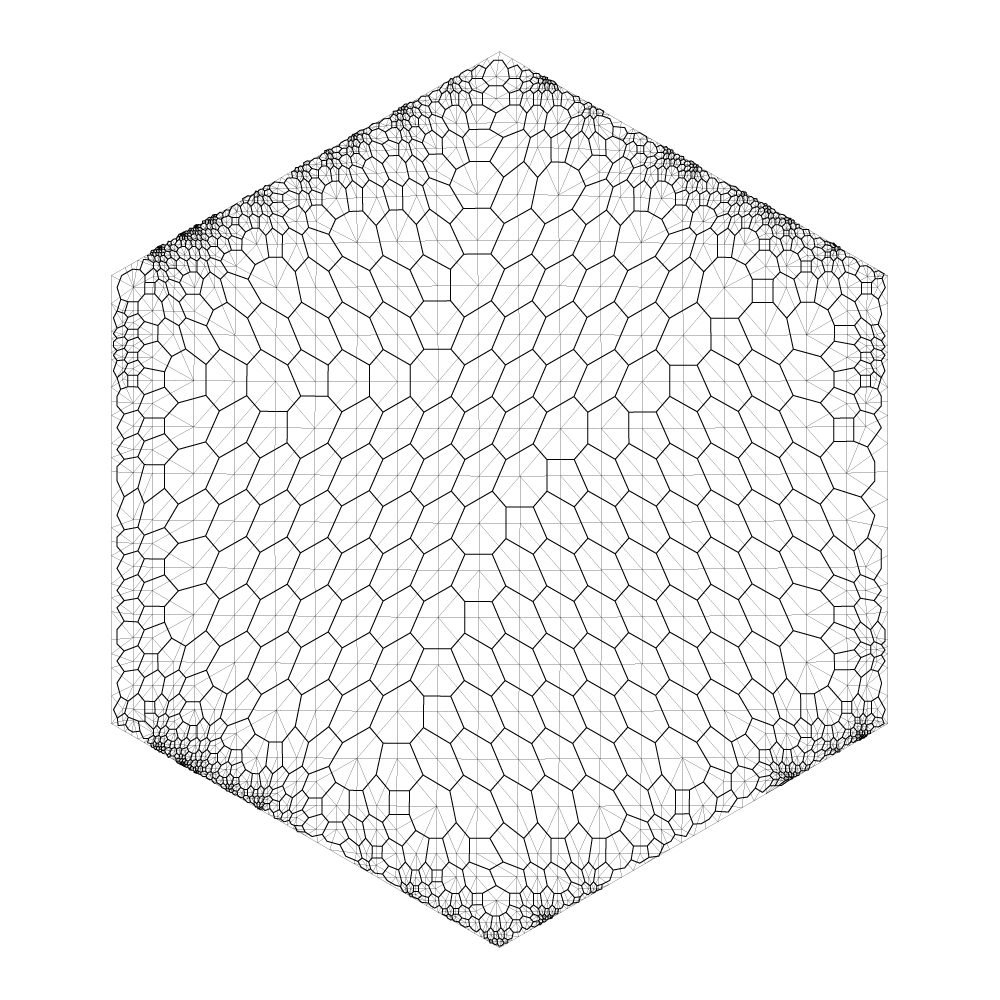

ITERACJA I

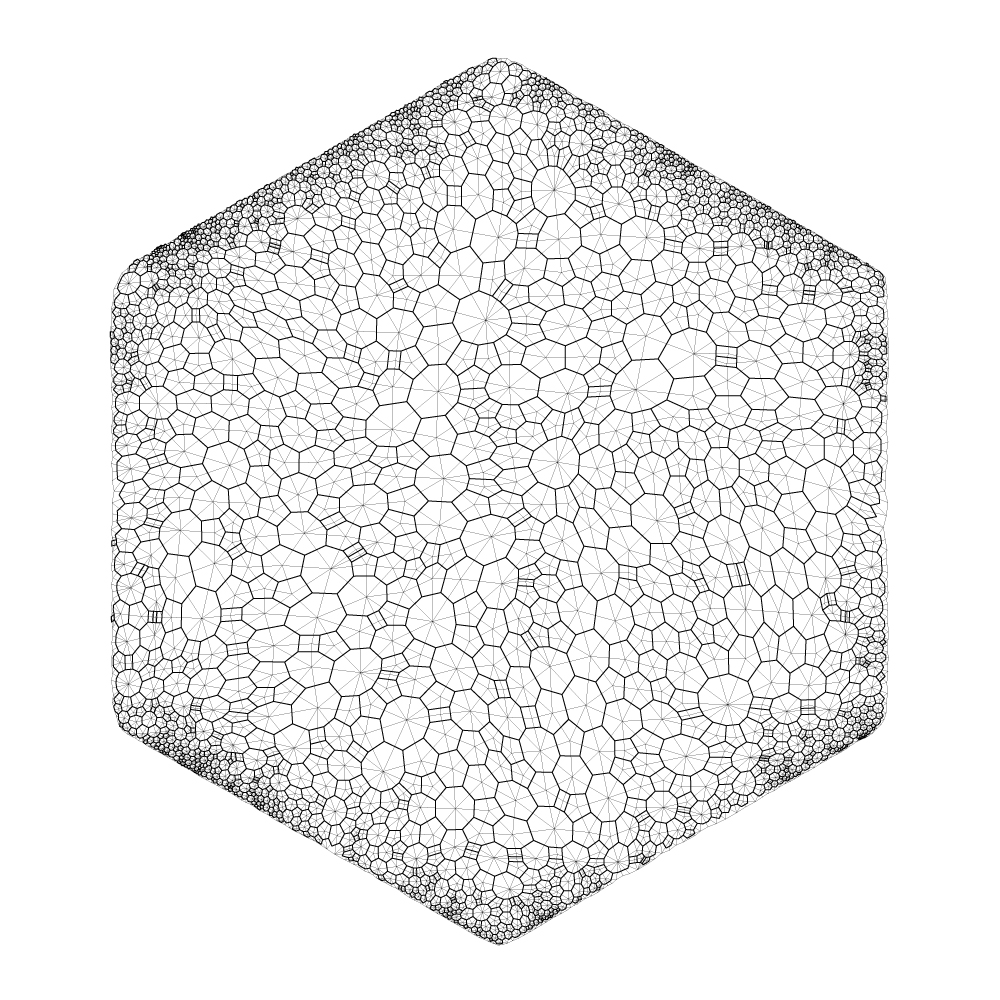

ITERACJA II
ITERACJA III

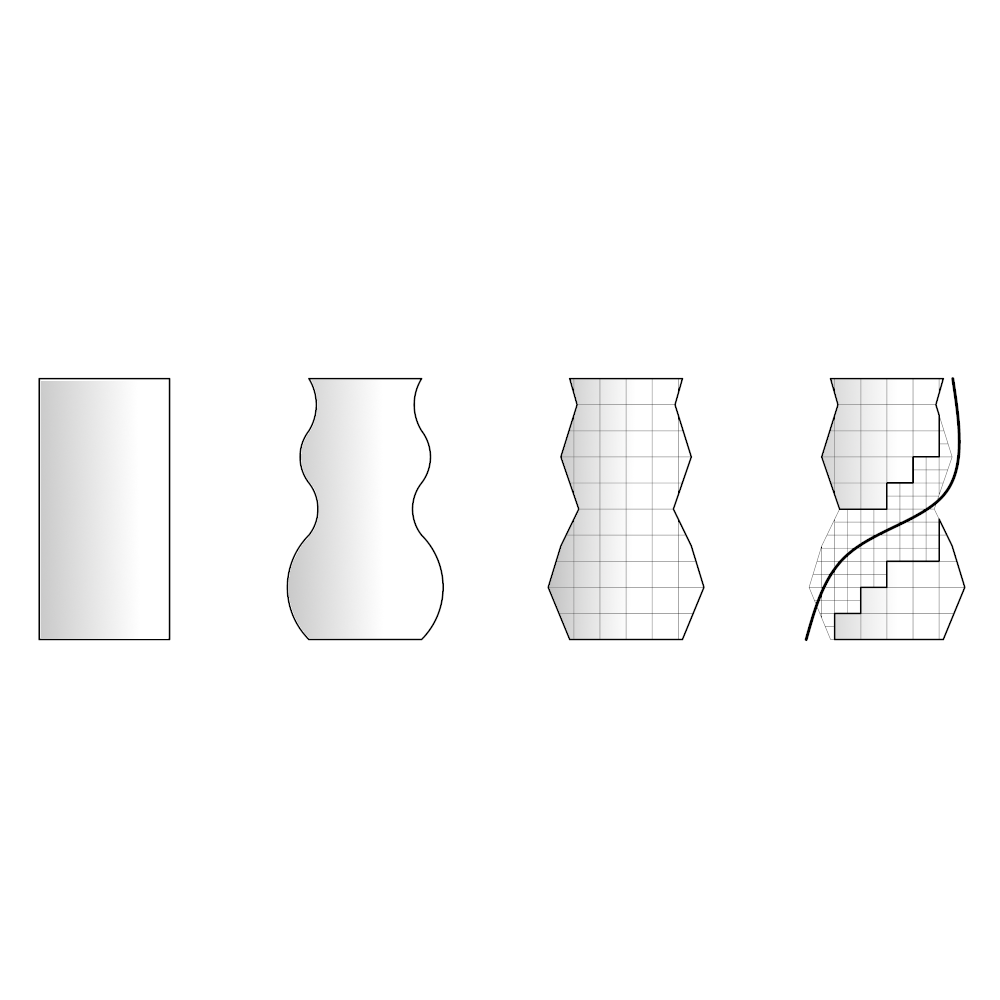

>> SCHEMATY POWSTAWANIA

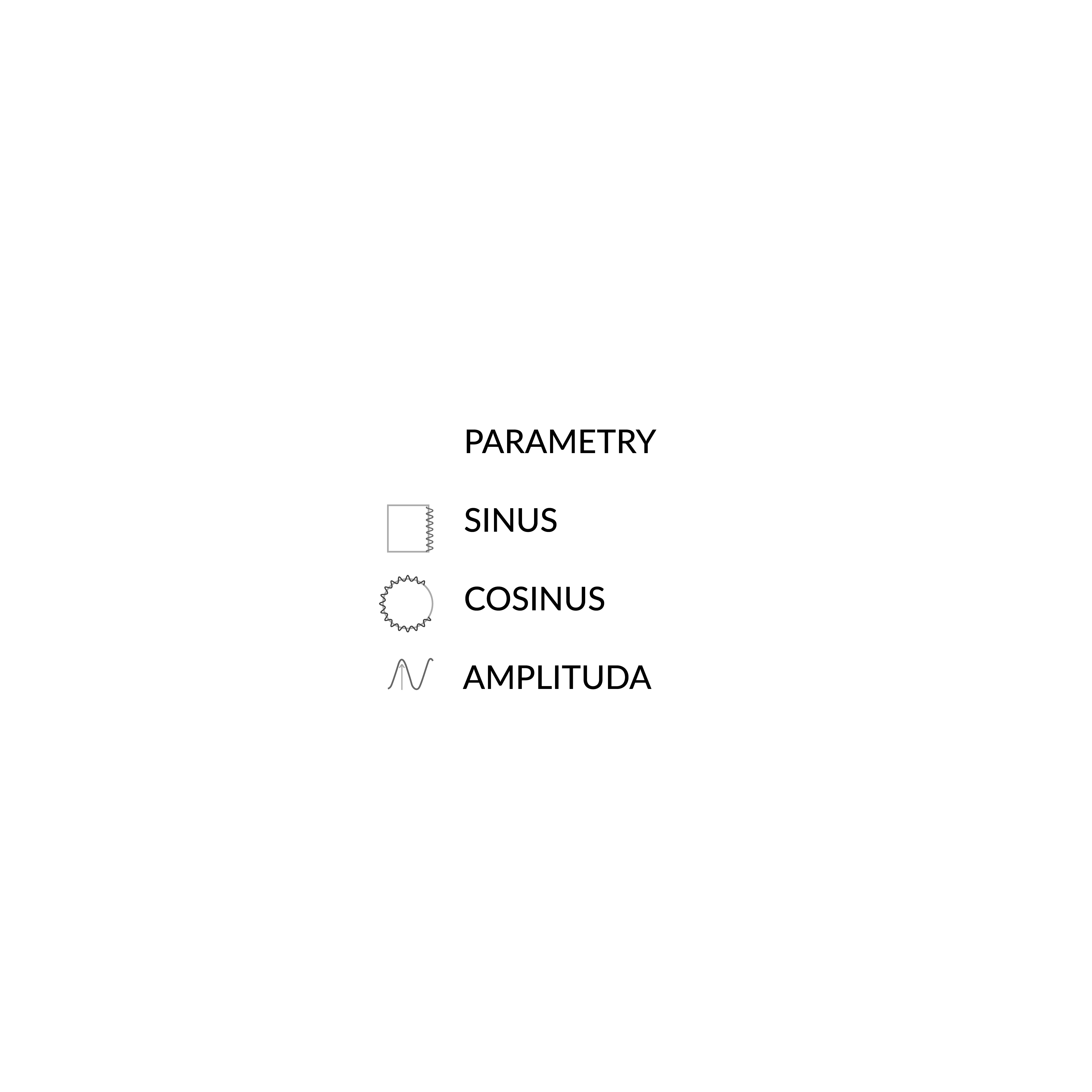

Parametrami wejściowymi są funkcje matematyczne sinus i cosinus. Modyfikując długość fal można dostosować poprzez interferencję ich wzmocnienie lub osłabienie. Otrzymany efekt ma opcję dodatkowej modulacji amplitudy. Otrzymana krzywa stanowi krawędź zewnętrzną kolumny.

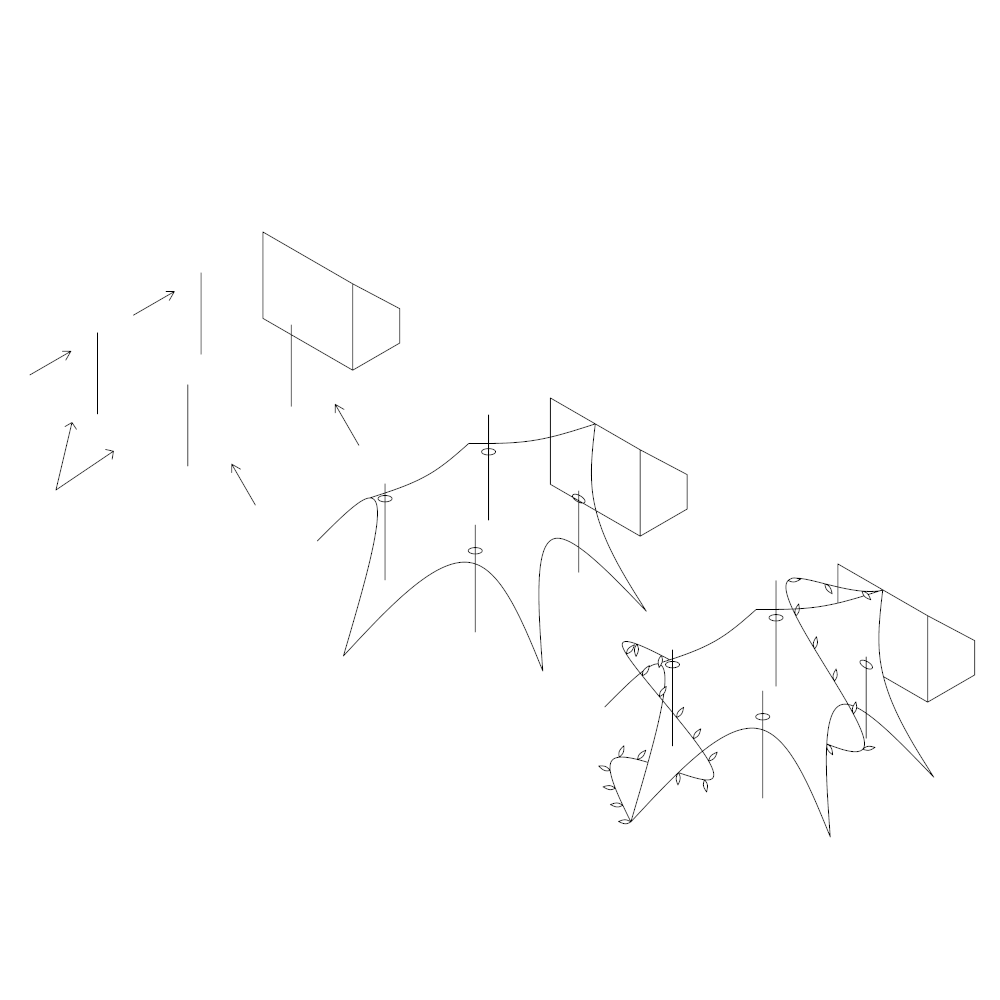

EWOLUCJA FORMY
MODELOWANIE PAWILONU

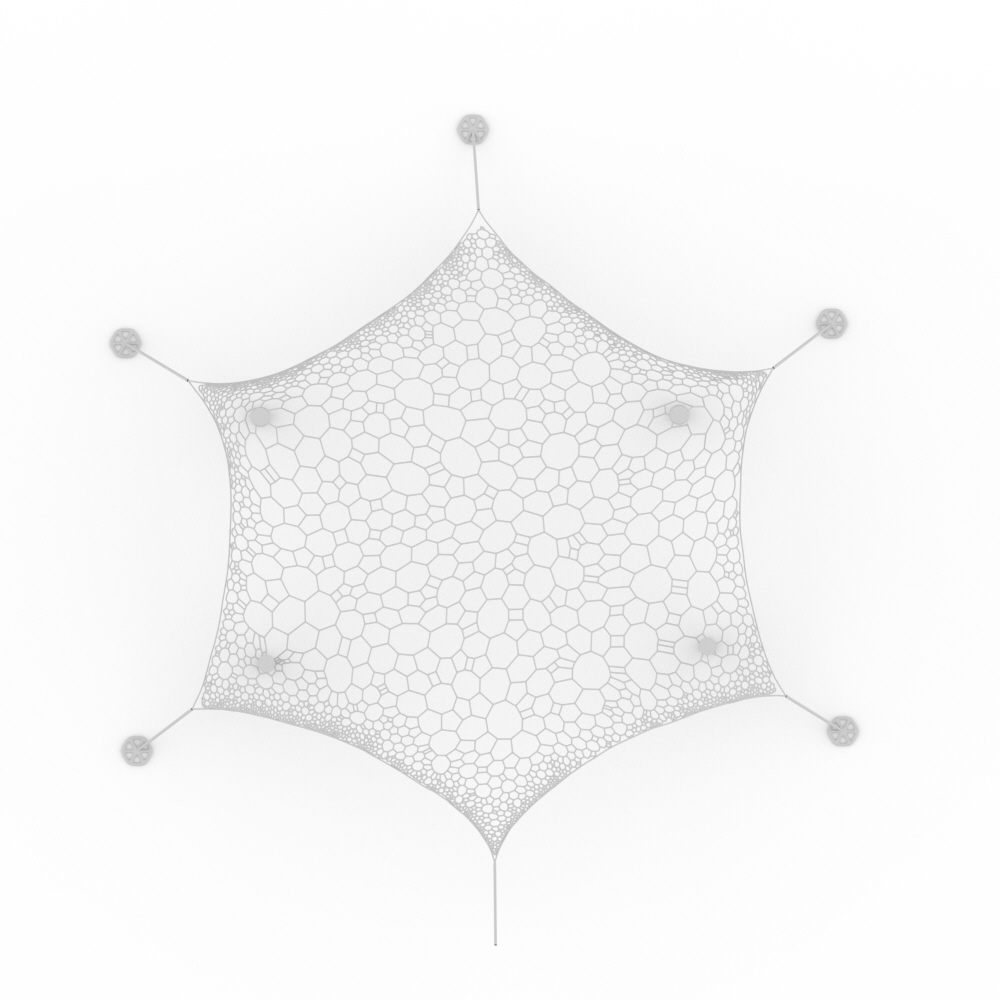

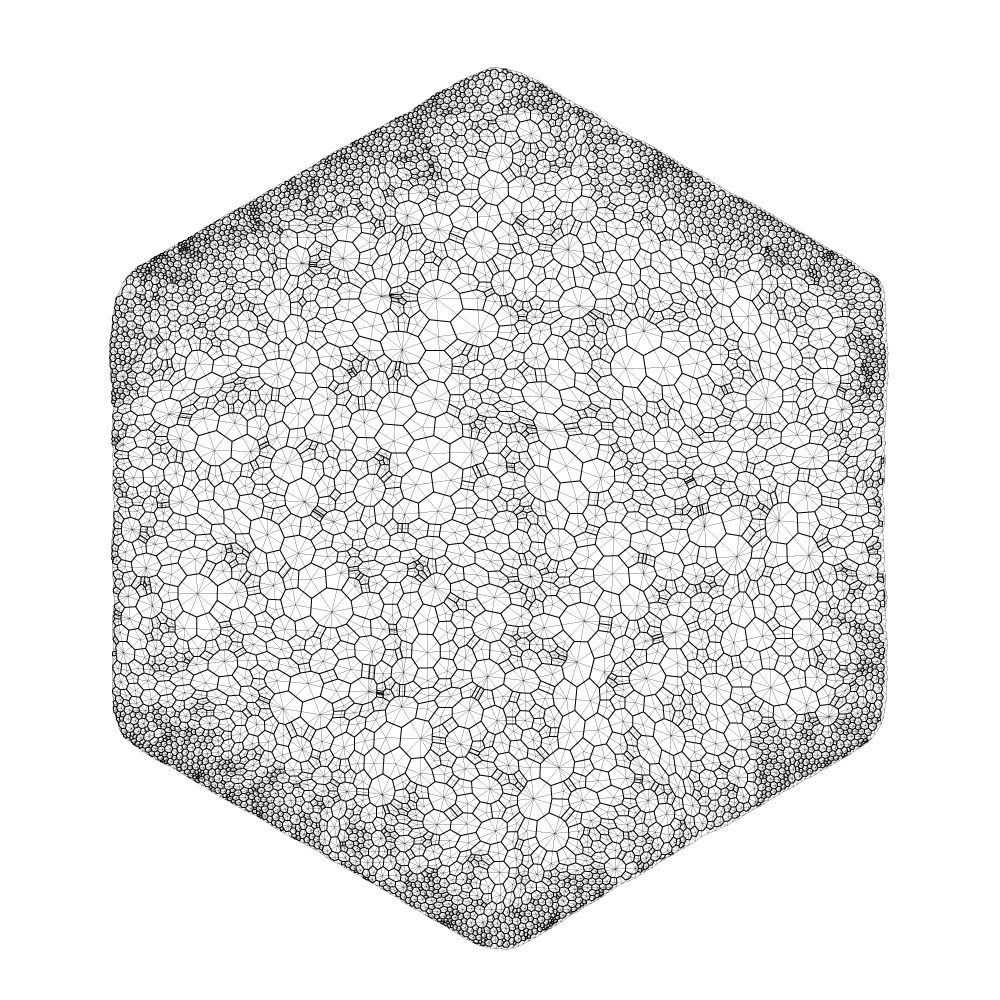

>> DETAL ZADASZENIA

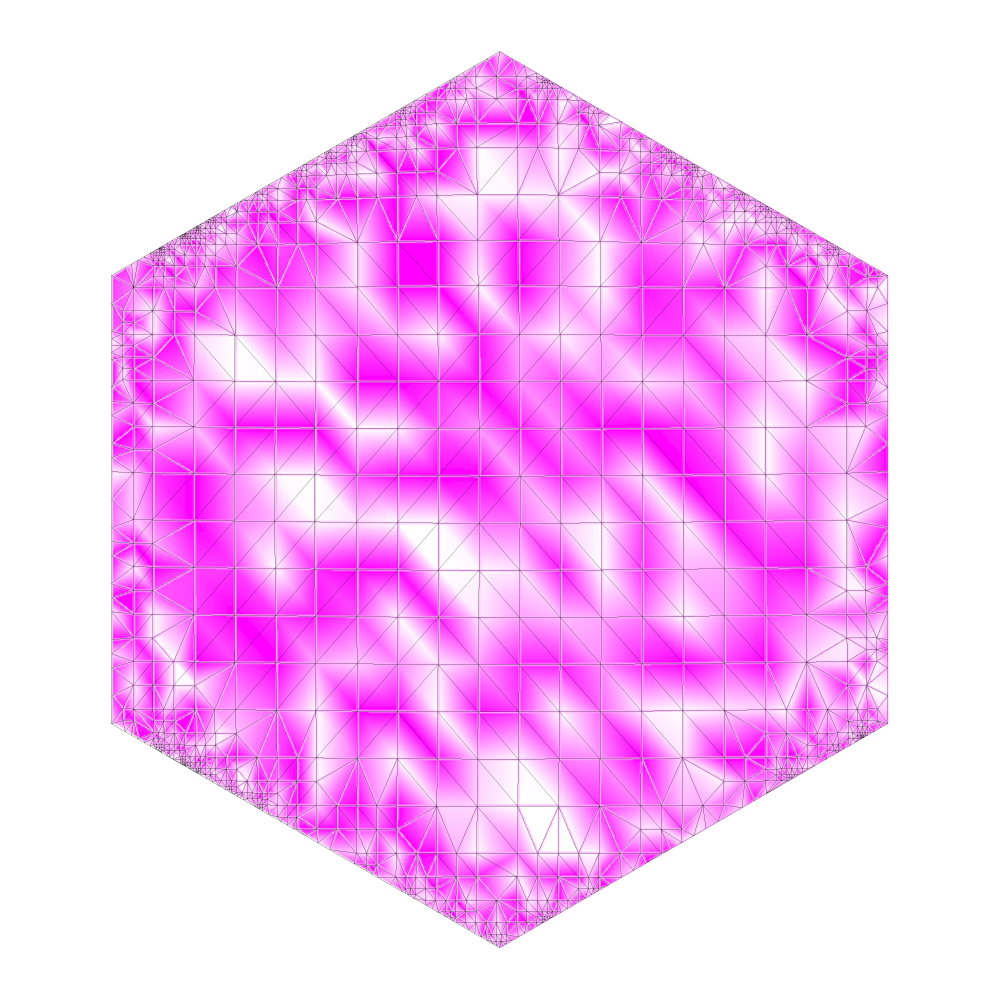

Siatka na zadaszeniu układa się we wzór złożony z heksagonalnych podziałów, opartych na uprzednio stworzonej siatce trójkątów (triangle mesh). Rozmiar i zagęszczenie każdego z elementów MeshFace jest uzależnione od rozłożenia na siatce punktów względem atraktora (krzywej) oraz wariacji kolorystycznej utworzonej na bazie grafu. Z każdą iteracją wzór siatki robi się coraz bardziej zróżnicowany, co skutkuje tworzeniem para-fraktalnych wzorów na powierzchni zadaszenia.
>> PAWILON
Ideą, kształtującą strukturę od najdrobniejszego szczegółu była relacja ciężkich, betonowych kolumn ze środowiskiem naturalnym. Z tego powodu, zarówno kolumny, zadaszenie i w ogóle pawilon jako statement, mimo wyraźnej odrębności materiałowej, konfrontują się z zastanym kawałkiem zieleni i pozwalają mu wzrastać, piąć się po sobie. Tym samym, natura ma szansę zaznaczyć swoją obecność w zastanym, gęsto utwardzonym otoczeniu budynków uczelnianych.
>> WIZUALIZACJE KONTEKSTOWE

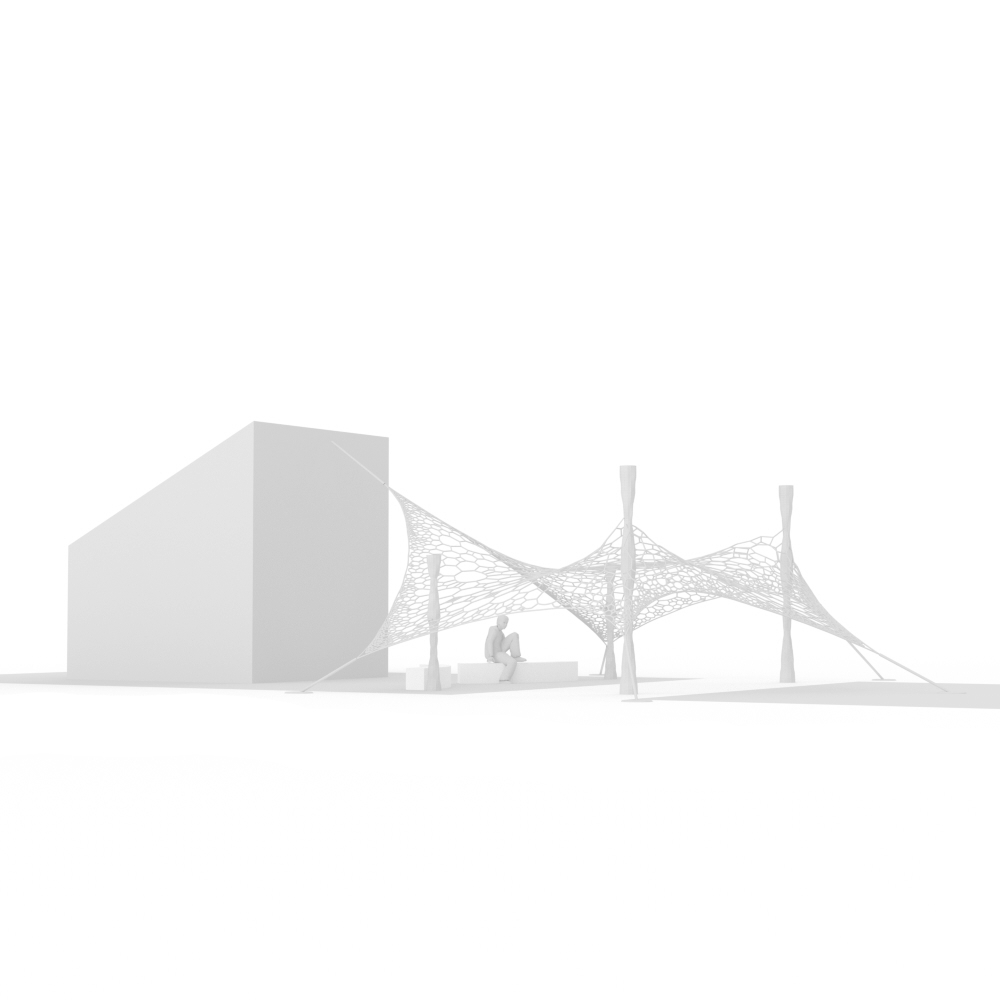

WIDOK

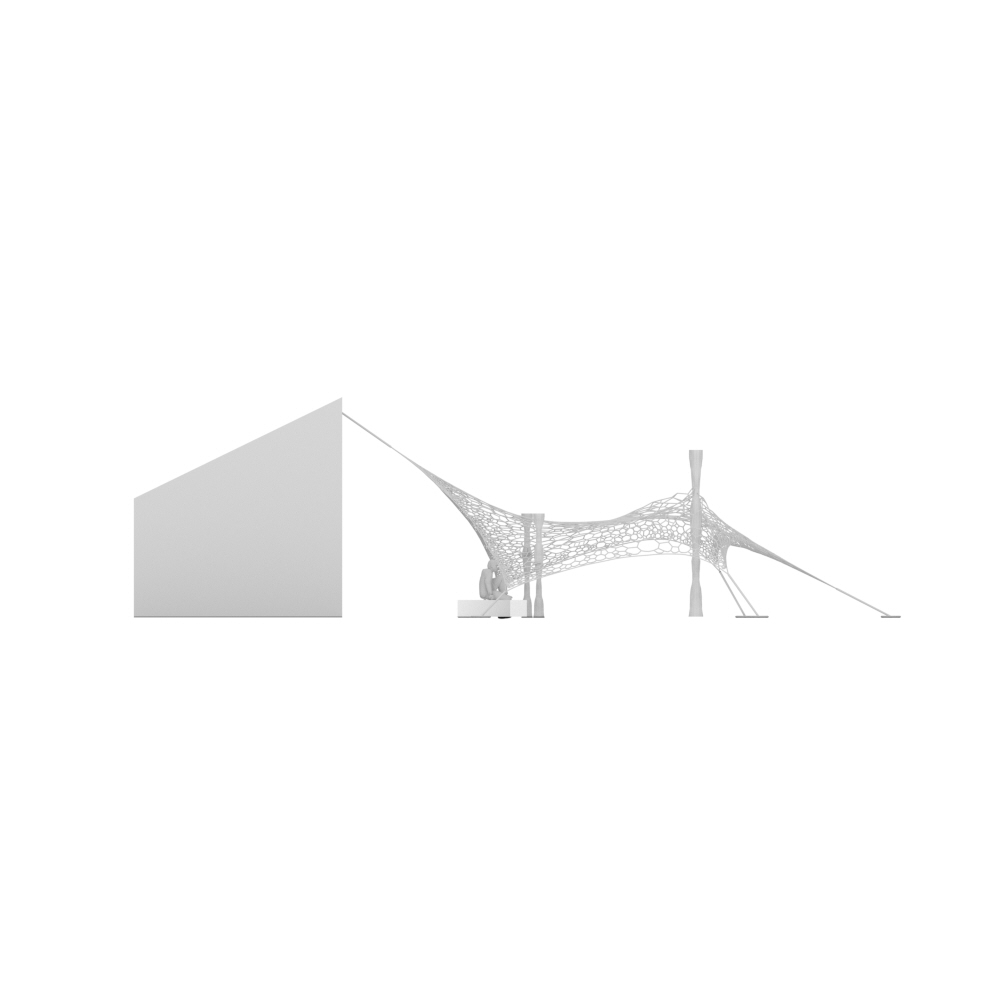

ELEWACJA
