>>> THE GREEN SPINE
Olga Partyka
Matylda Dubaniowska
Geometria kolumny zmienia swój obwód na całej długości, gdzie grubsze partie tworzą zarówno podstawę, jak i zwieńczenie. Cała forma rozłożona jest wzdłuż spirali, co nadaje kolumnie dynamiczny charakter. Forma kolumny odzwierciedla dualizm statyczności i dynamicznego ruchu – jest niejako zatrzymanym momentem przemiany, widocznej zarówno w strukturze wierzchniej warstwy, jak i w samej geometrii. Struktura zmienia się pod wpływem dwóch zmiennych: spiralnego, rozciągającego się patternu wystających kolców, który kontrastuje z drugą spiralą – uspokajającą i wypłaszczającą powierzchnię. Ta sprzeczność ukazuje przemianę, ruch, ciągłość.
Material
Beton
Height
210 cm
Radius
30 cm
Volume
0.092 m^3

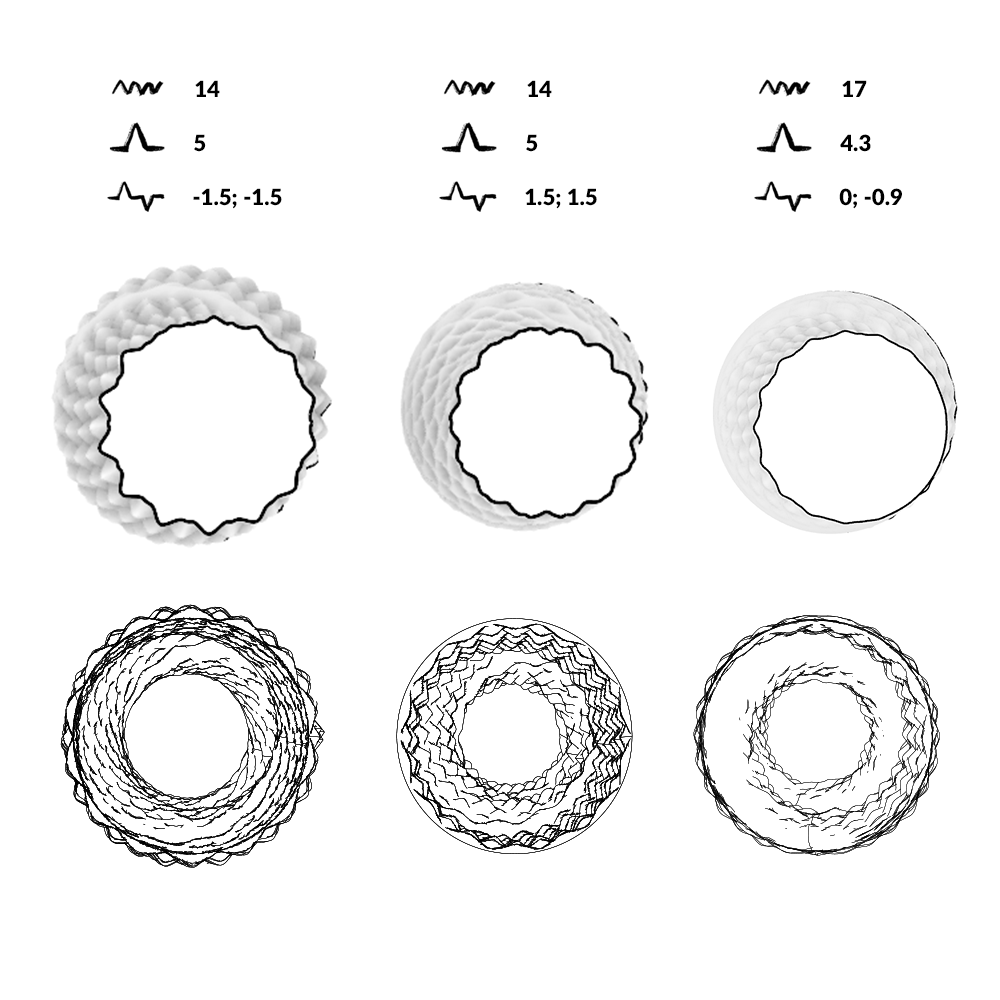

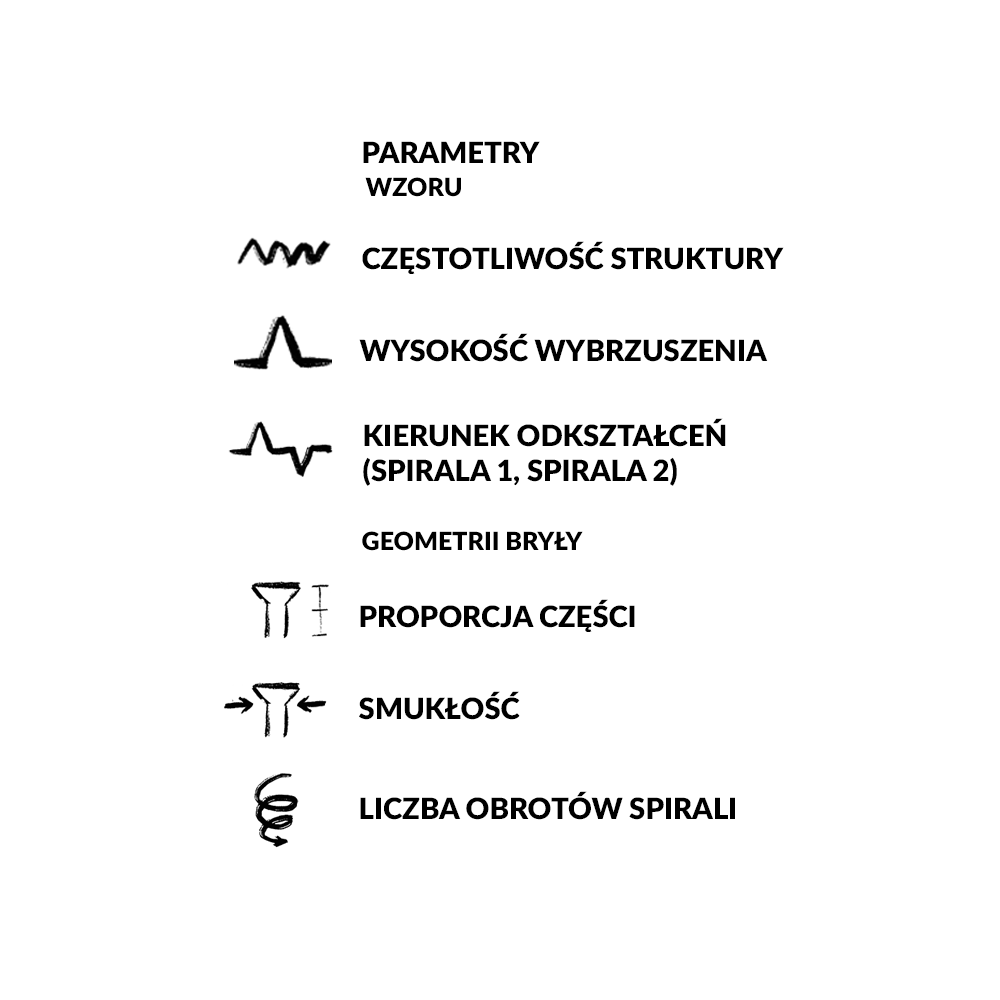

>> PARAMETRY
W kształtowaniu kolumny posłużyłyśmy się dwoma rodzajami parametrów - kształtującymi wzór oraz geometrię bryły. Na samą formę kolumny wpłynęły parametry smukłości i proporcji, a także liczba obrotów spirali – atraktora.
Według tego samego atraktora został ukształtowany wzór. Na niego wpłynęły parametry częstotliwości i wysokości wybrzuszeń oraz kontrola kierunku odkształceń (wzór wklęsły lub wypukły).

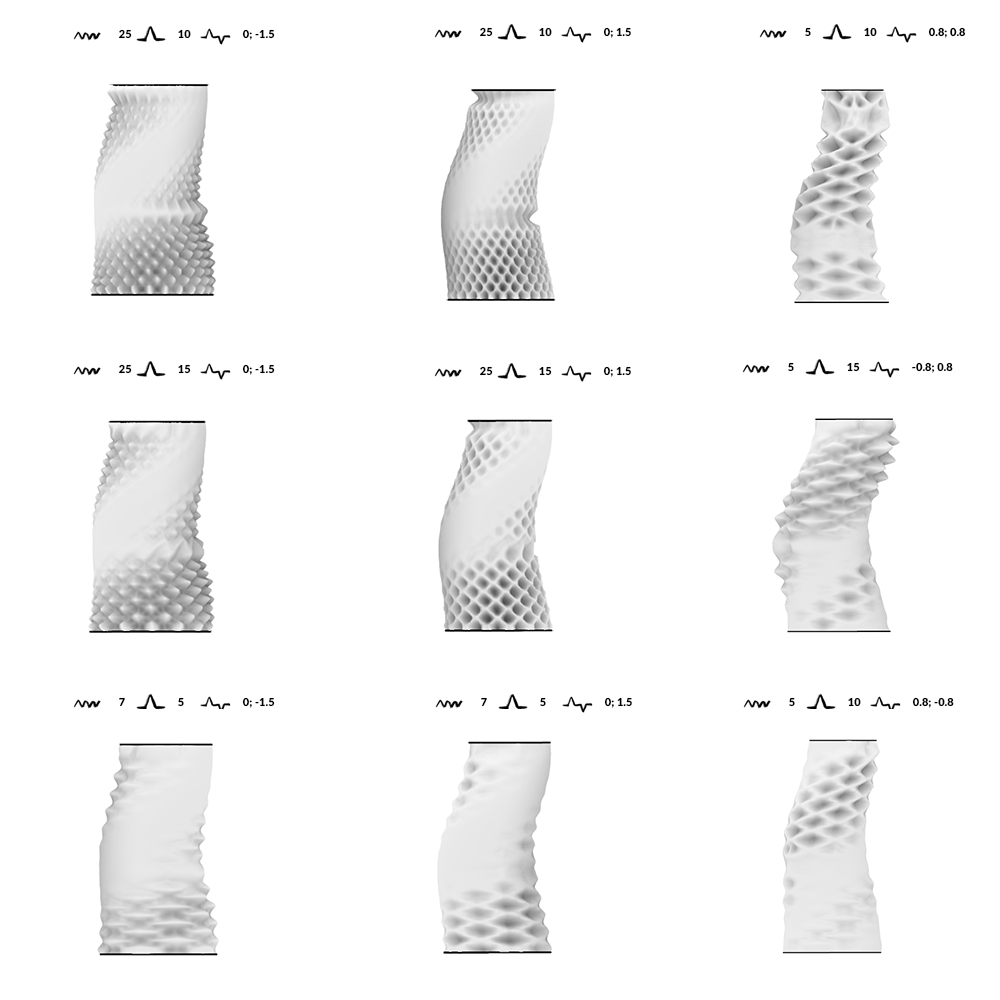

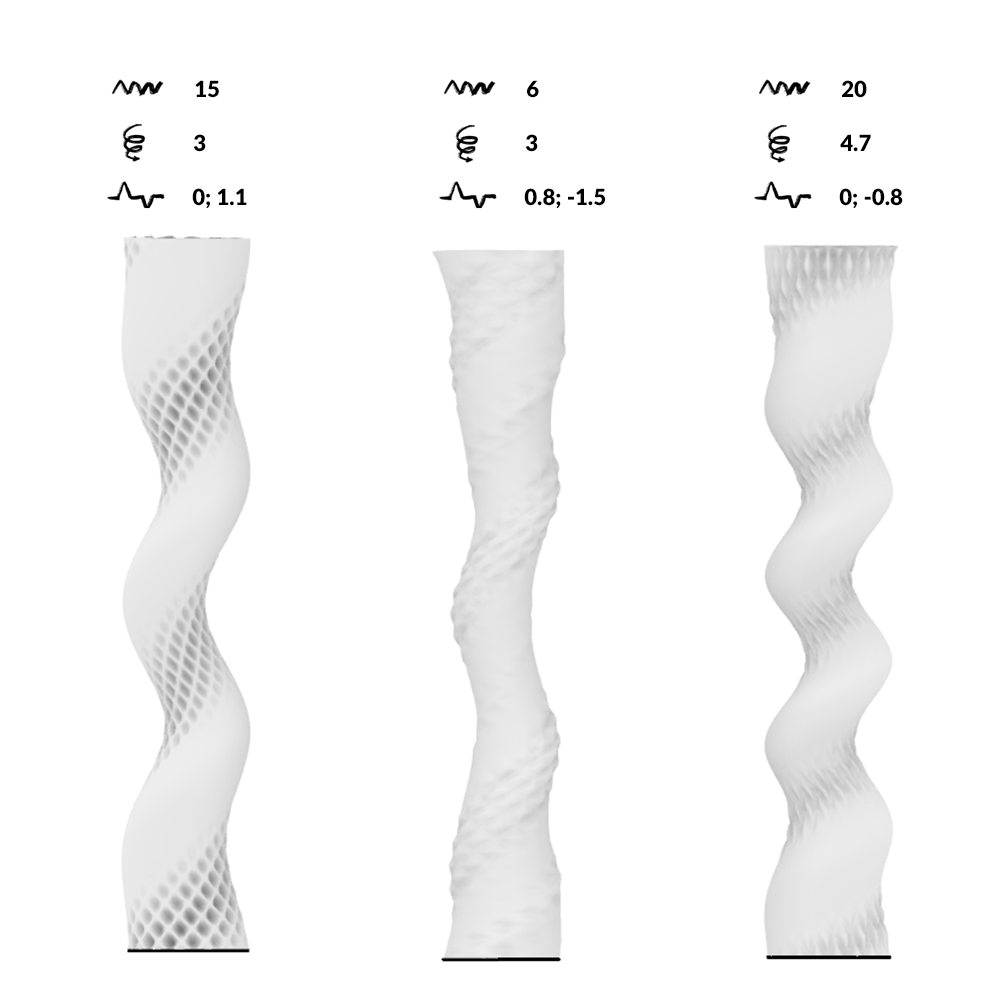

>> WARIACJE KOLUMNY
Kolumna została stworzona przy użyciu metody projektowania parametrycznego. Dzięki zastosowaniu tej metody, skrypt opracowany na potrzeby projektu umożliwia wygenerowanie aż 27 milionów kombinacji samego wzoru. Wariacje wzoru stanowią jedynie niewielką część możliwości oferowanych przez stworzony skrypt.
>> PROCES TWORCZY
POSZUKIWANIE WZORU
Dążenie do uzyskania wybranego efektu poprzez zmianę poszczególnych parametrów.
POSZUKIWANIE GEOMETRII BRYLY
Poprzez zmianę liczby obrotów spirali oraz proporcji poszczególnych części kolumny.

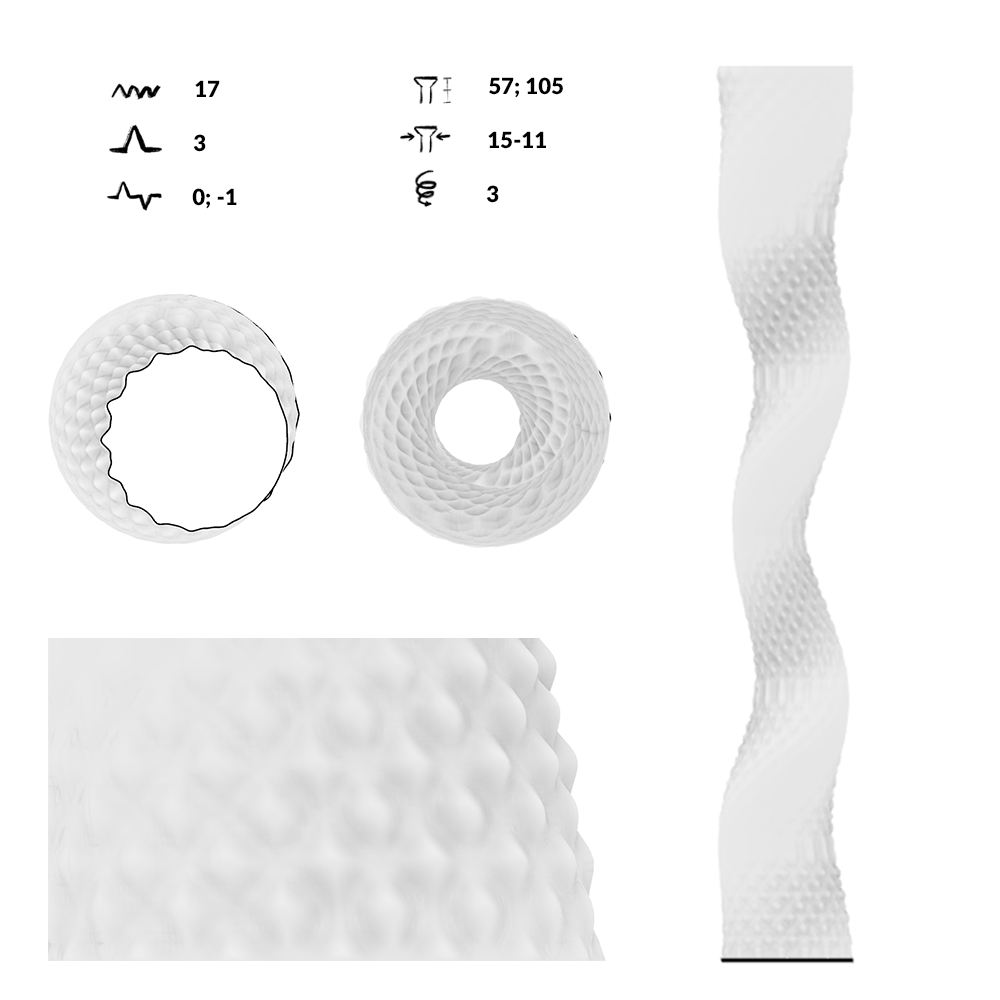

ODNALEZIONY REZULTAT
Wybór ostatecznego wzoru oraz geometrii podyktowany był estetyką oraz możliwością wykonania w wybranej technice.

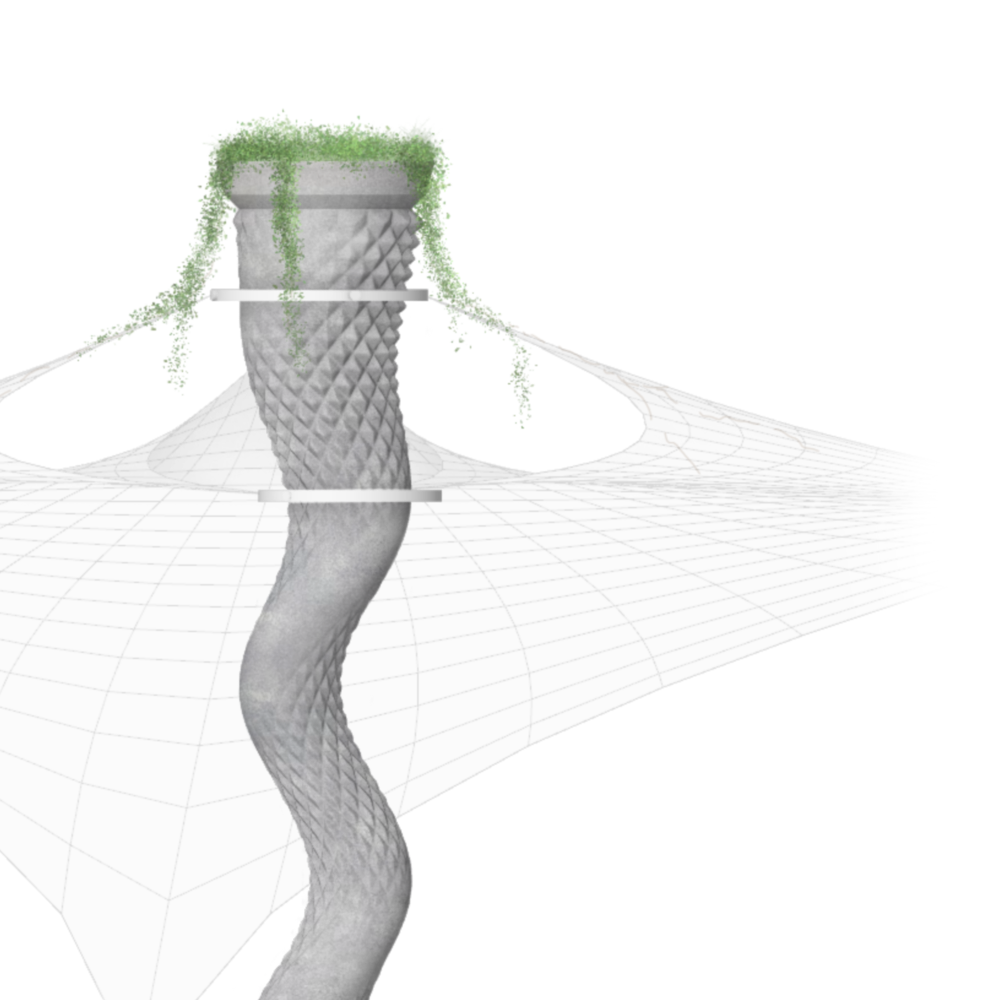

>> DETAL WYBRANY
Proces projektowania kolumny bezpośrednio wpłynął na ostateczny kształt naszego pawilonu. Chciałyśmy, by stworzona przez nas kolumna stała się jego zielonym kręgosłupem, z pozostałymi elementami również nawiązującymi do jej kształtu.
Technologia
druk 3D + odlew betonowy
Spotkanie
ciężkiej betonowej struktury z roślinnością
>> PAWILON

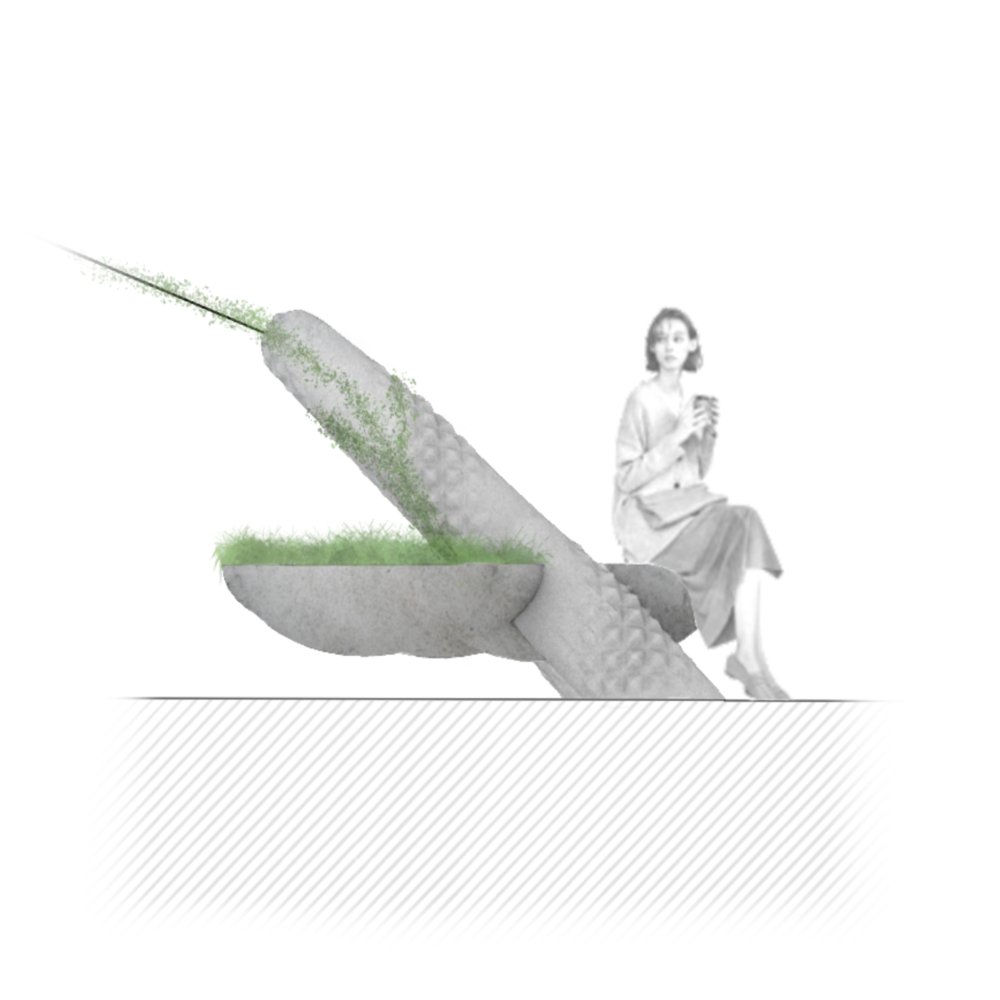

Ideą pawilonu było podkreślenie centralnej betonowej kolumny poprzez otoczenie jej lekkim ażurowym dachem z siatki, po której mogłyby piąć się rośliny. Siatka wspiera się na środkowej kolumnie, czterech lekkich, metalowych słupkach oraz czterech elementach przytwierdzających ją do podłoża w formie donic z miejscami do siedzenia.
Struktura
Centralny element nośny + dach w systemie ‘żagiel’
Konfiguracja
Centralna kolumna + cztery słupki + cztery ‘kotwy’
>> WIZUALIZACJE KONTEKSTOWE

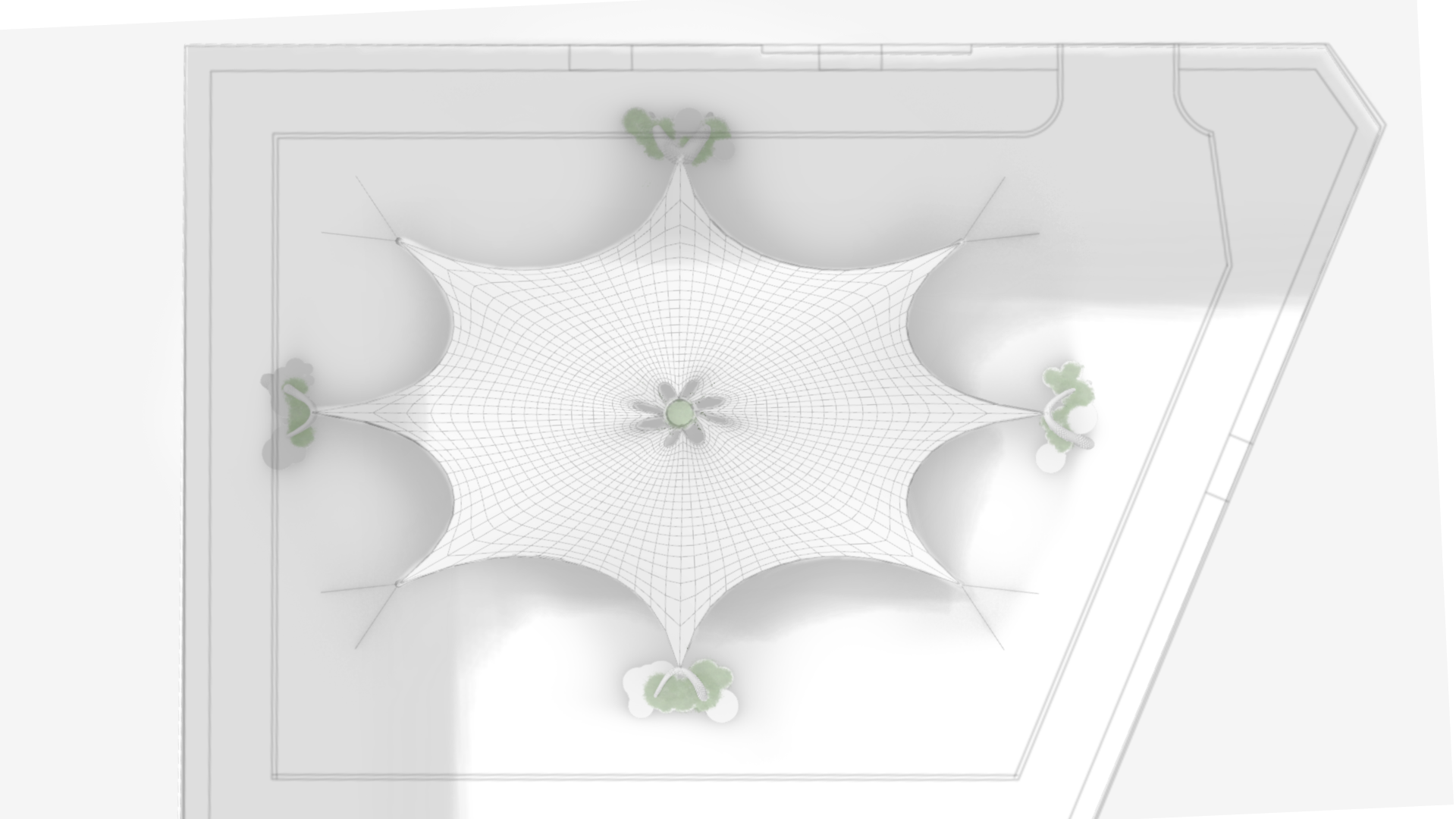

WIDOK
Kształt pawilonu opiera się na czworokącie wynikającym z istniejącego rozkładu dziedzińca. Zależało nam na stworzeniu bryły atrakcyjnej zarówno z punktu widzenia przechodnia, jak i z okien wyższych pięter budynku.

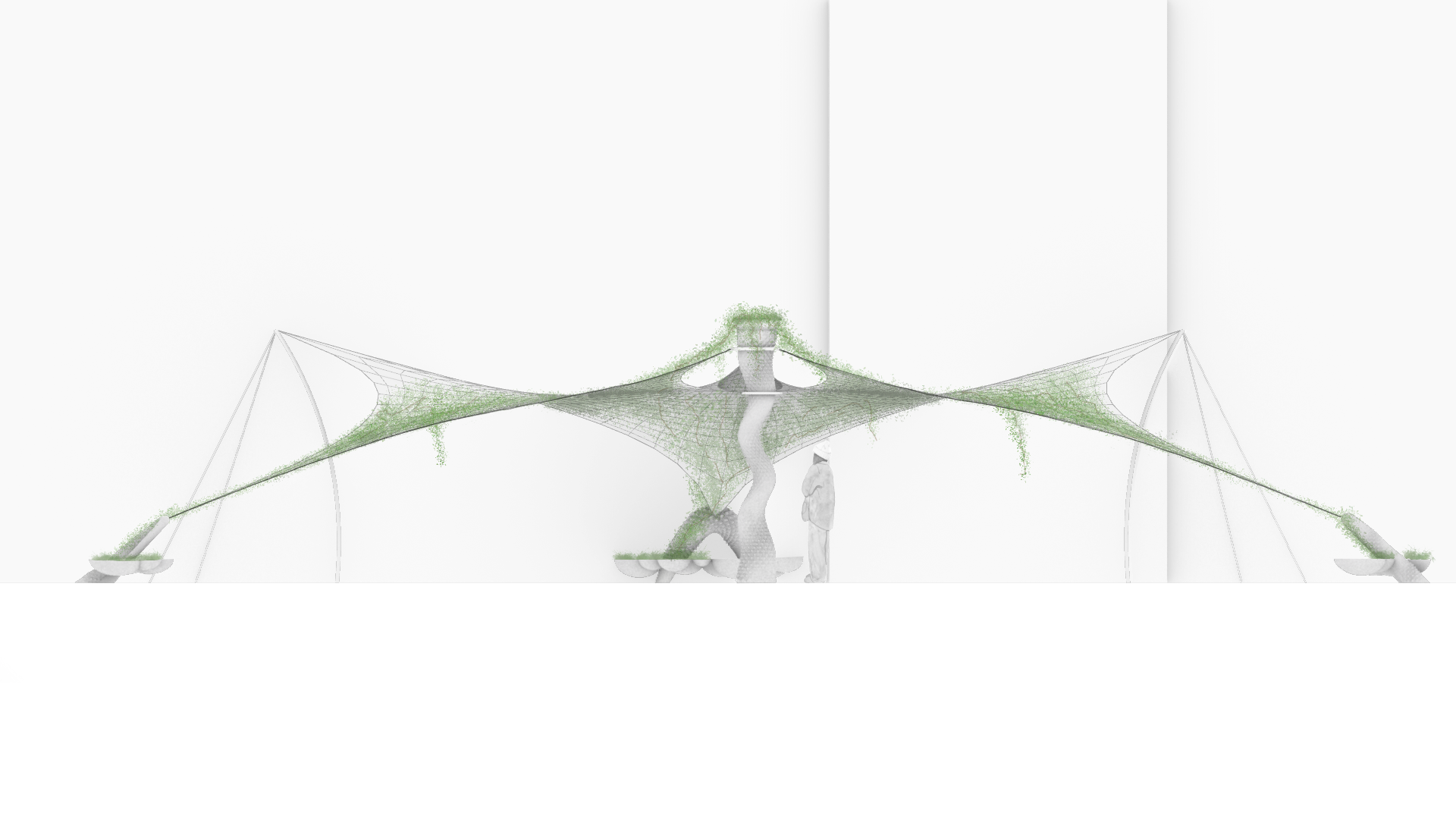

ELEWACJA
Ażurowy dach pawilonu przez kontrast podkreśla masywne betonowe elementy. Stanowi również siatkę, po której mogą piąć się rośliny, sprawiając że cały budynek zmienia się wraz z porami roku.

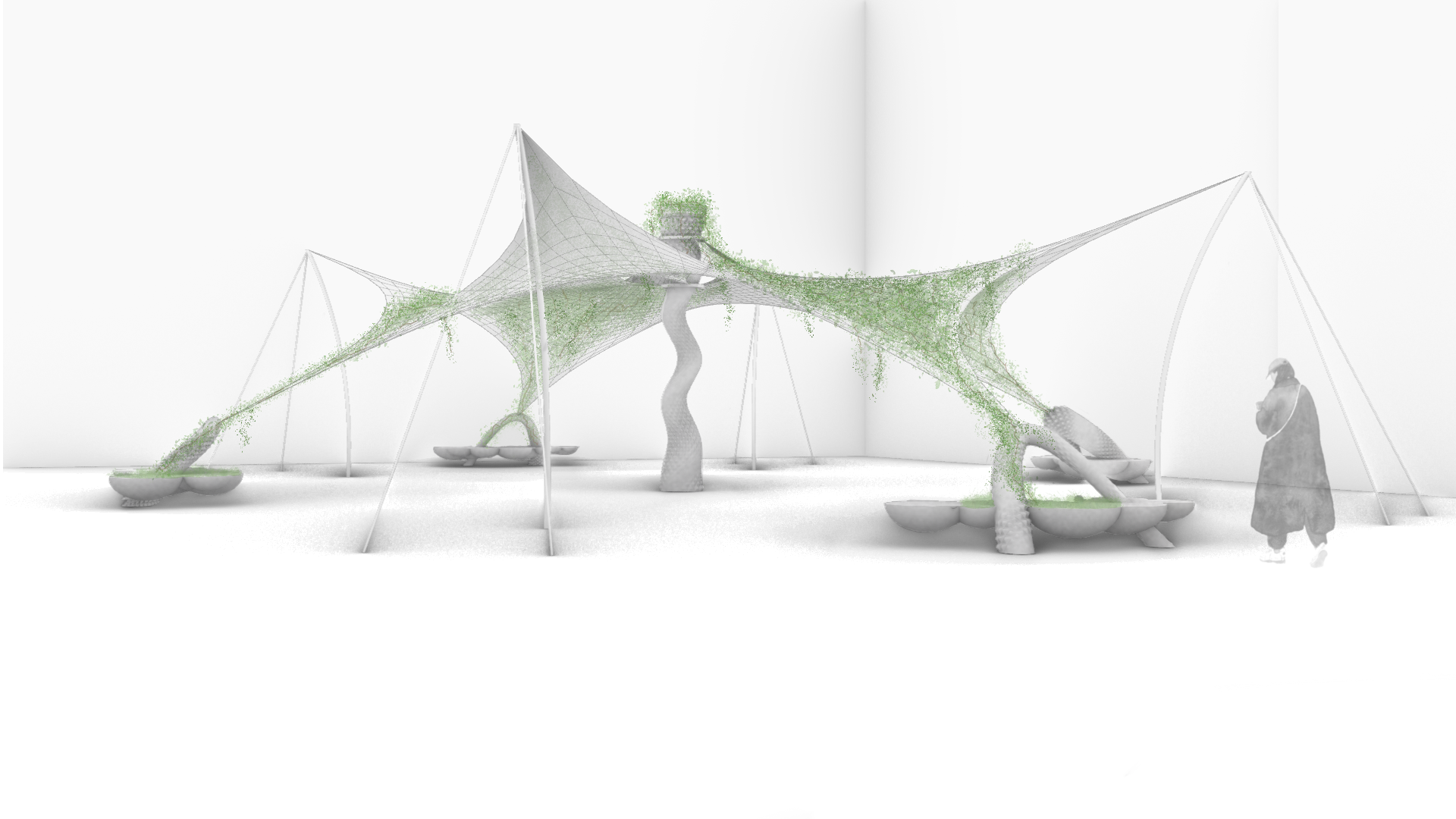

WIZUALIZACJA
Pawilon tworzy spokojną, zadaszoną enklawę na aktualnie nie używanym dziedzińcu budynku głównego Politechniki Warszawskiej.
