>> SPIRALNA KOLUMNA
Jakub Hunt
Antoni Jakubiszyn
Projektowana w Grasshopperze kolumna powstała dzięki autorskiemu skryptowi, który umożliwia formowanie jej kształtu za pomocą licznych parametrów wyselekcjonowanych podczas badań nad geometrią i technologią wykonania. Naszym pomysłem jest innowacyjna koncepcja przekroju: dwie średnice (wewnętrzna i zewnętrzna) połączone pionowymi elementami, nazwanymi "patykami". Skrypt pozwala m.in. regulować ich liczbę, kształt oraz skręt całej formy – wpływając zarówno na estetykę, jak i właściwości konstrukcyjne. Kolumnę wykonano w technologii druku 3D jako formę do zalania betonem. Modułowość (maks. 40×40×40 cm) wynikająca z ograniczeń drukarki, zaowocowała konstrukcją z sześciu segmentów, z których każdy ukazuje potencjał opracowanego przez nas skryptu.
Material
Beton
Height
210 cm
Radius
30-15 cm
Volume
0.063 m^3
>> PARAMETRY
Szukając kształtów kolejnych segmentów kolumny staraliśmy się zróżnicować skręt kolumny, ilość „patyków”, ich głębokość i kształt. Drugim parametrem wszystko pozostałe jest niemal przypadkowym efektem wielu obliczeń komputerowych, które operowały na sugerowanych wartościach.
>> WARIACJE KOLUMNY
Każdy kolejny segment kolumny odkręca się w miejscu łączenia tak, żeby służki sprawiały wrażenie wijących się ku górze – czasem się rozdwajają a czasem łączą.
3 segmenty prawoskrętne
3 segmenty lewoskrętne
>> PROCES TWORCZY

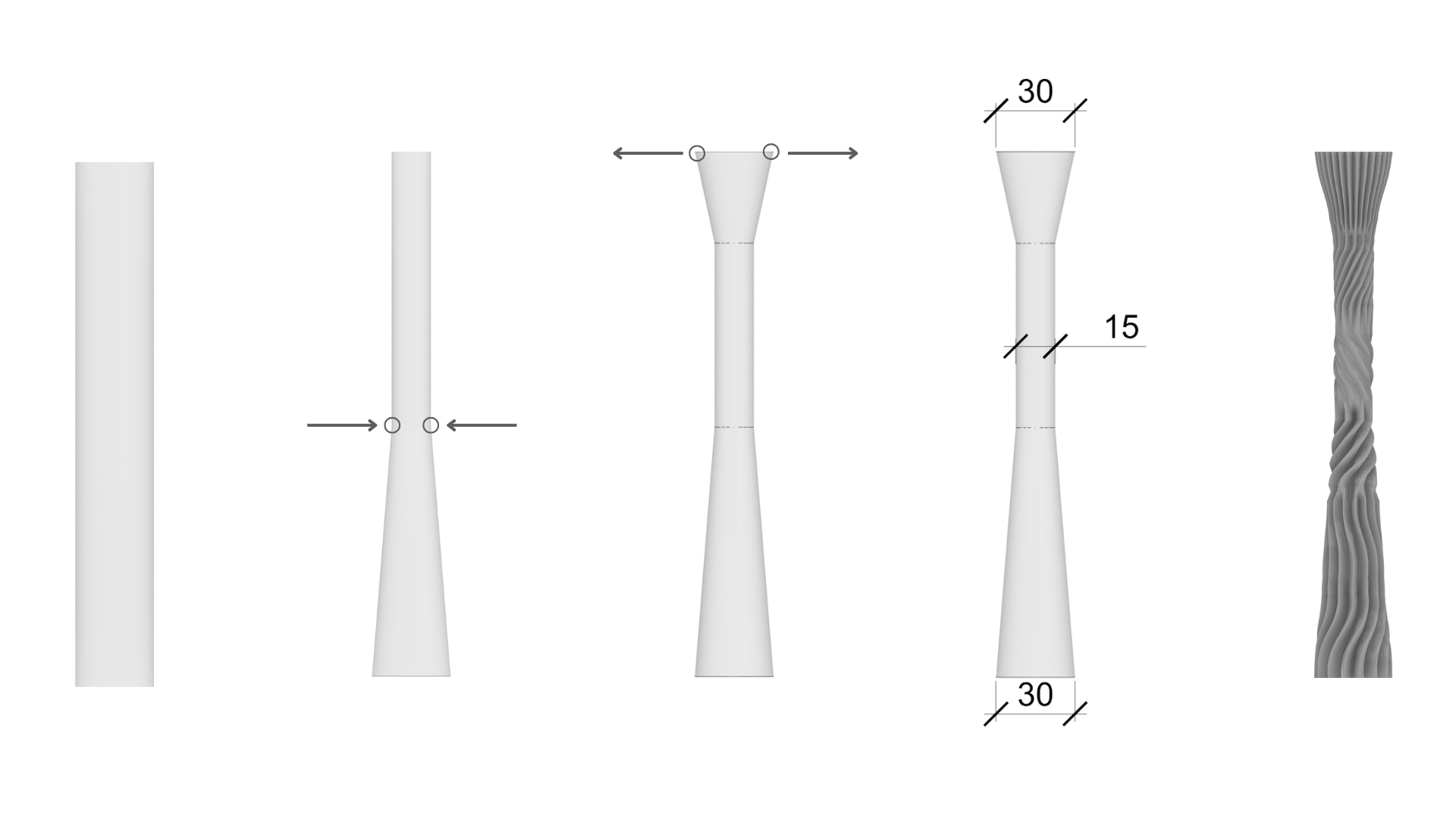

Formowanie ksztaltu calej kolumny
Polegało na wykonaniu kilku operacji na prostej tubie o średnicy 30cm i wysokości 200cm. Ostateczny kształt posiada masywną podstawę, smukły trzon i szeroką koronę.
Chociaż każdy element miał wyglądać inaczej istotne było znalezienie odpowiedniego sposobu łączenia kolejnych form wydrukowanych w drukarce 3d.
Segmenty ponumerowane są w kolejności od dołu do góry gotowej kolumny.

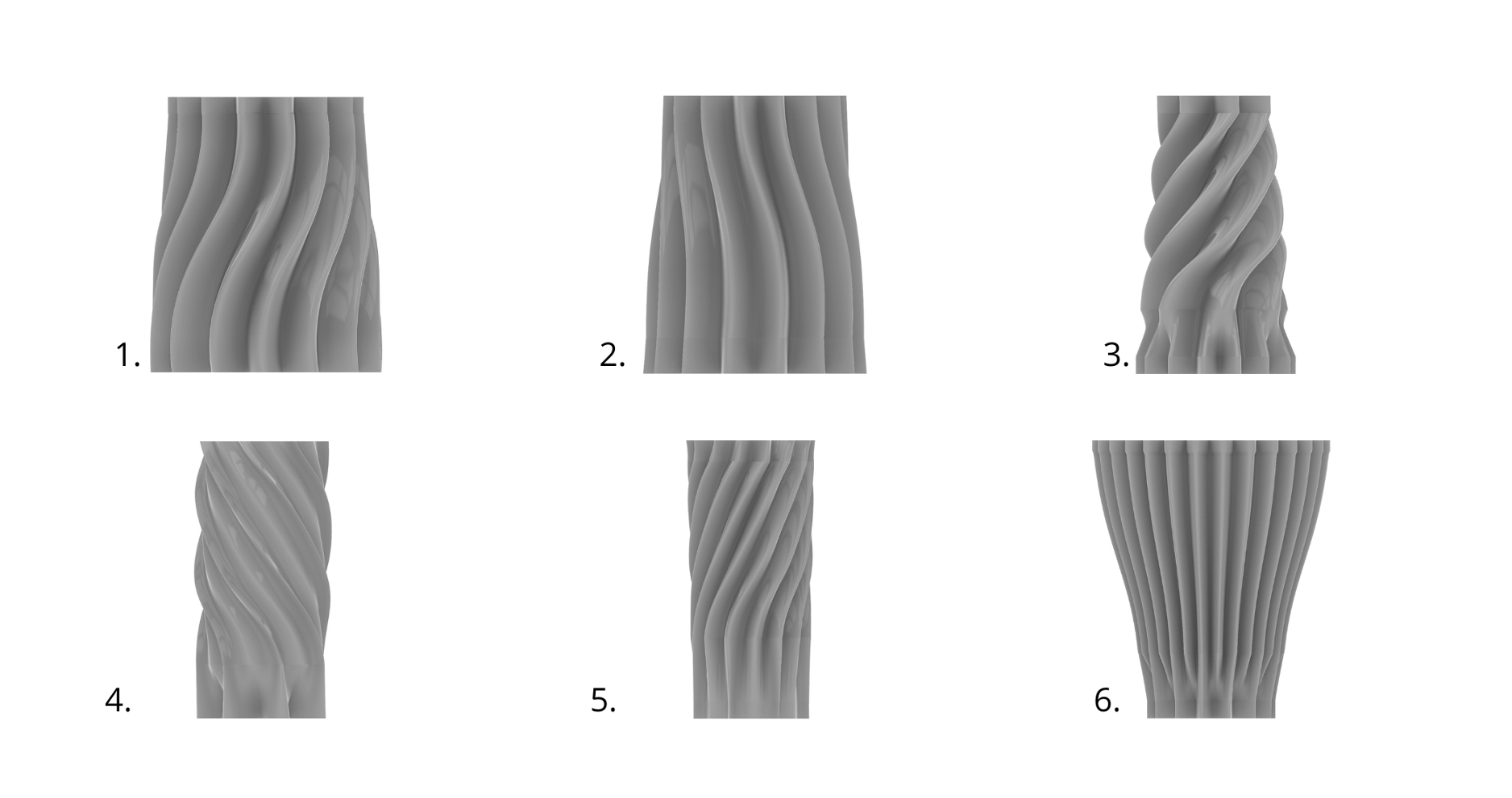

Ksztalt poszczegolnych segmentow
Kształt poszczególnych segmentów
Chociaż każdy element miał wyglądać inaczej istotne było znalezienie odpowiedniego sposobu łączenia kolejnych form wydrukowanych w drukarce 3d.
Segmenty ponumerowane są w kolejności od dołu do góry gotowej kolumny.

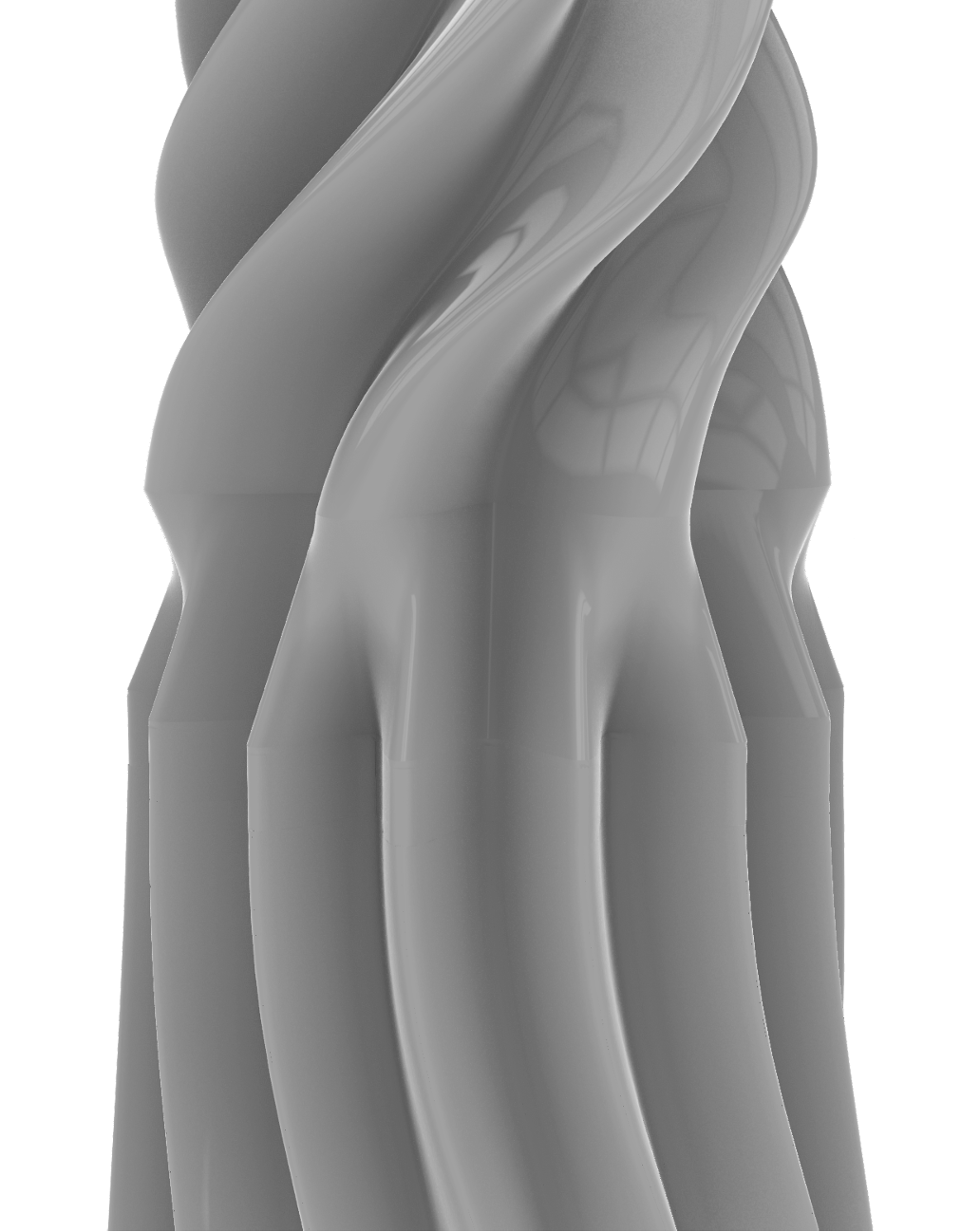

>> DETAL WYBRANY
Aby formy do siebie pasowały wymagane było wyprostowanie skrętu, następnie odpowiednio zaprojektowane połączenie dwóch różnych kształtów. Wysokość tego stanu przejściowego dyktowany był przez złożoność obu kształtów. Dopiero wtedy - na koniec - rozpoczyna się kręcić w drugą stronę kształt kolejnej kolumny.

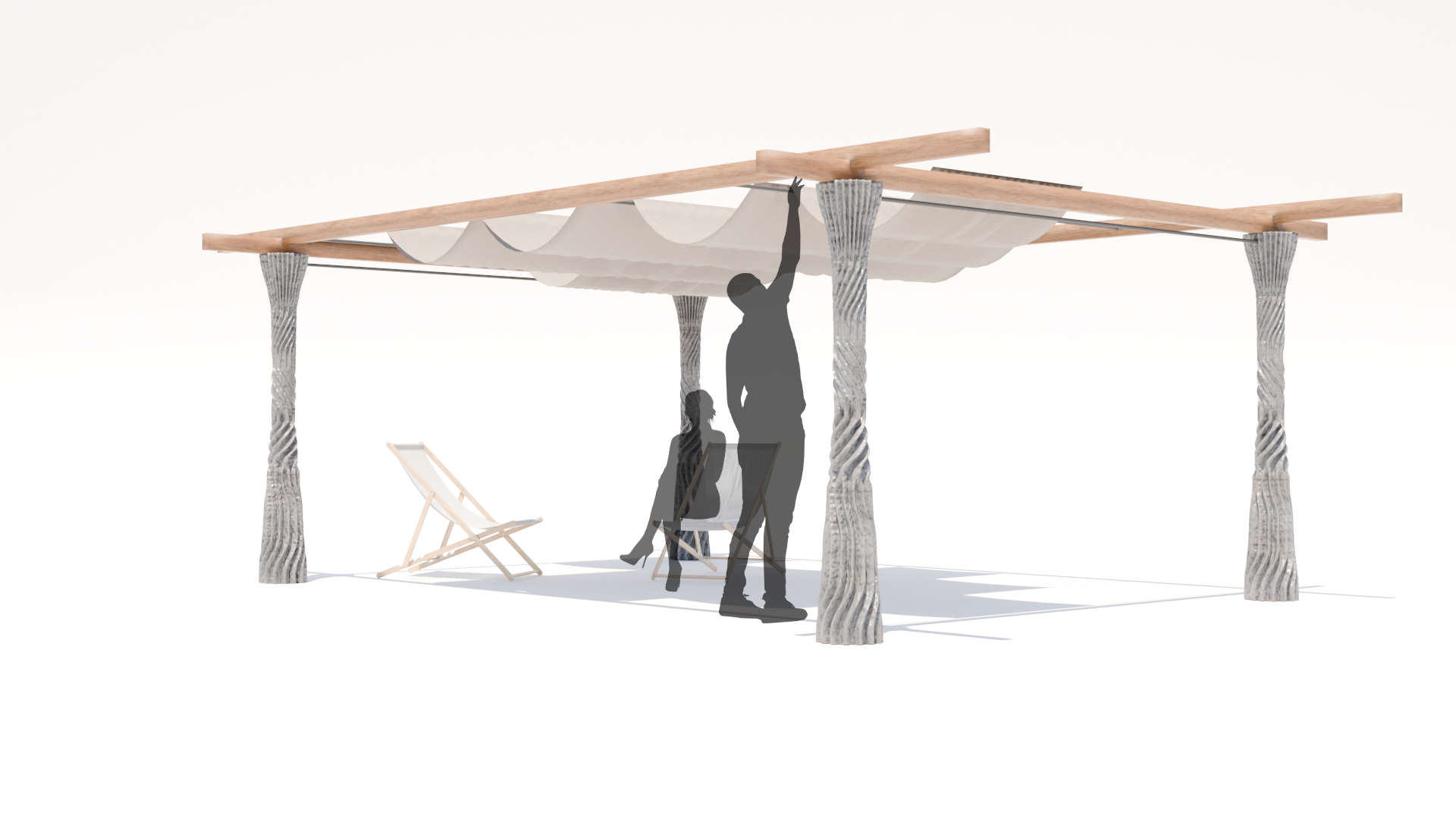

>> PAWILON
Pawilon składa się z 4 takich samych kolumn ustawionych w narożnikach prostokątnej konstrukcji dachu. Konstrukcja szkieletowa z drewna jest lekka ale sztywna i przenosi obciążenia materiałowego. Bryty rozpięte są na szynach, po których mogą być przesuwane tak, żeby można było dowolnie zwiększać i zmniejszać zacienienie pawilonu. Projektowany jest na środku Placu Politechniki, gdzie cień nie padł już od dziesiątek lat.
Liczba kolumn
12 elementów nośnych
Konfiguracja
3 różne typy modułów
>> WIZUALIZACJE KONTEKSTOWE
WIDOK

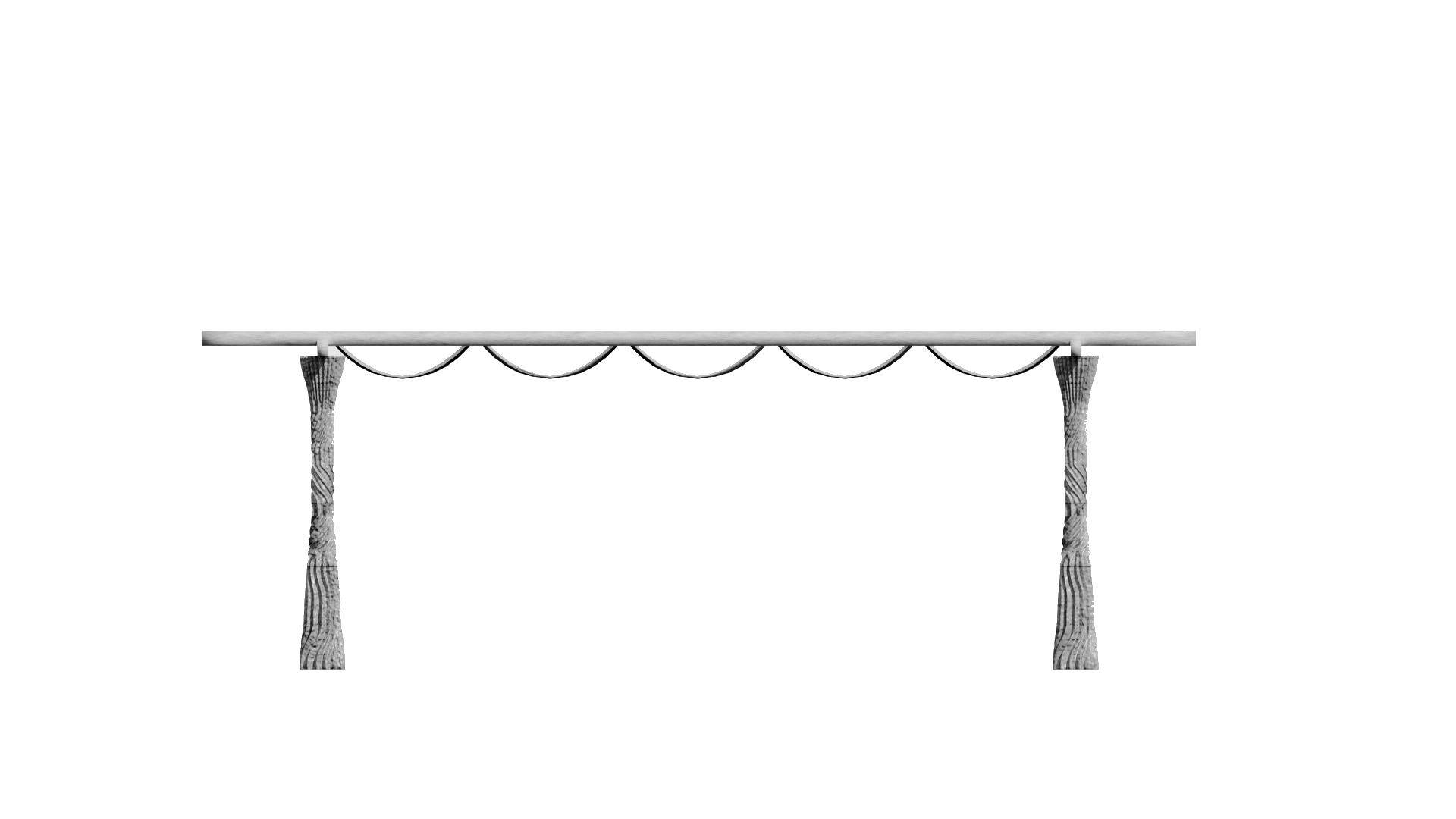

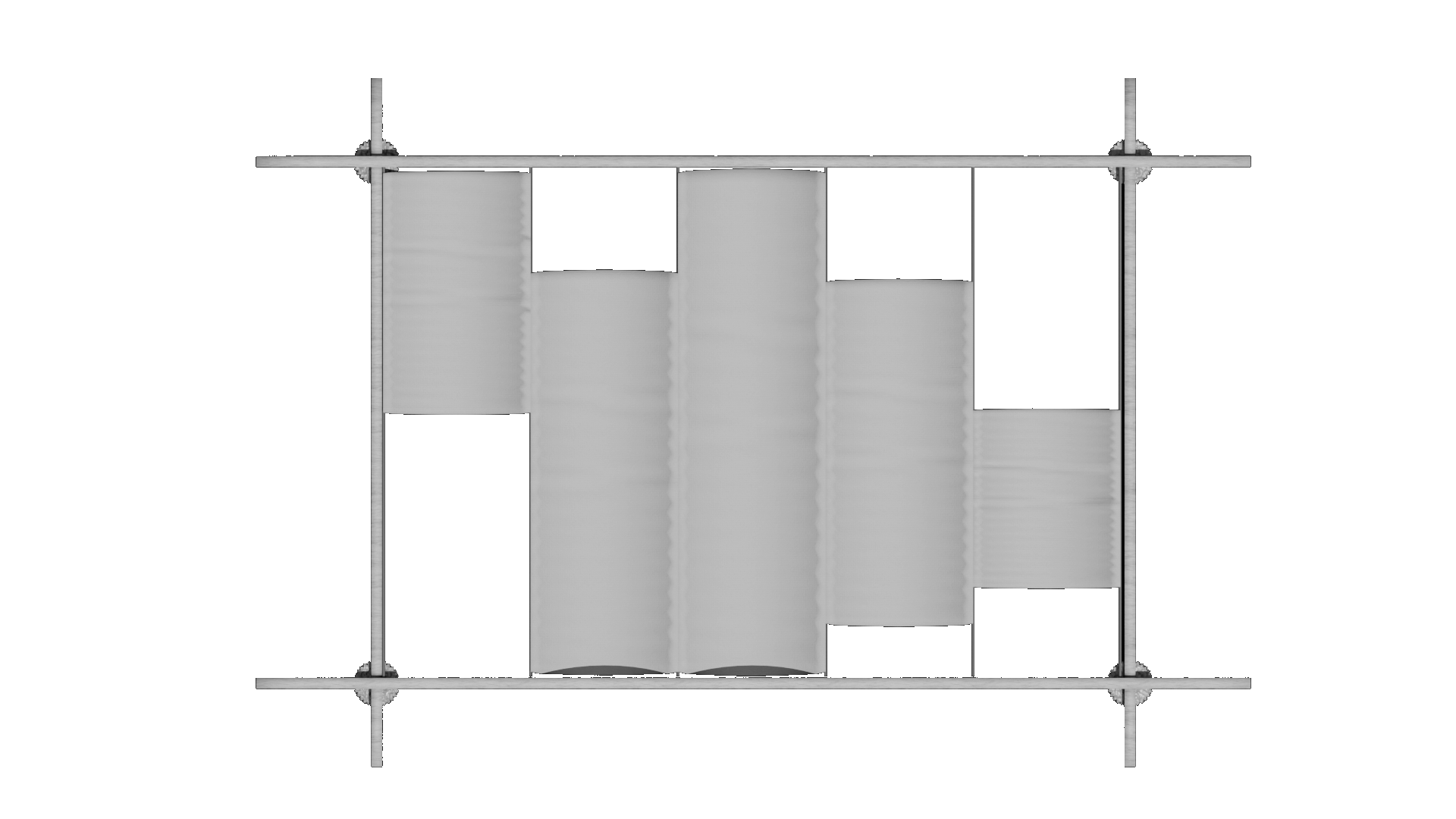

ELEWACJA
